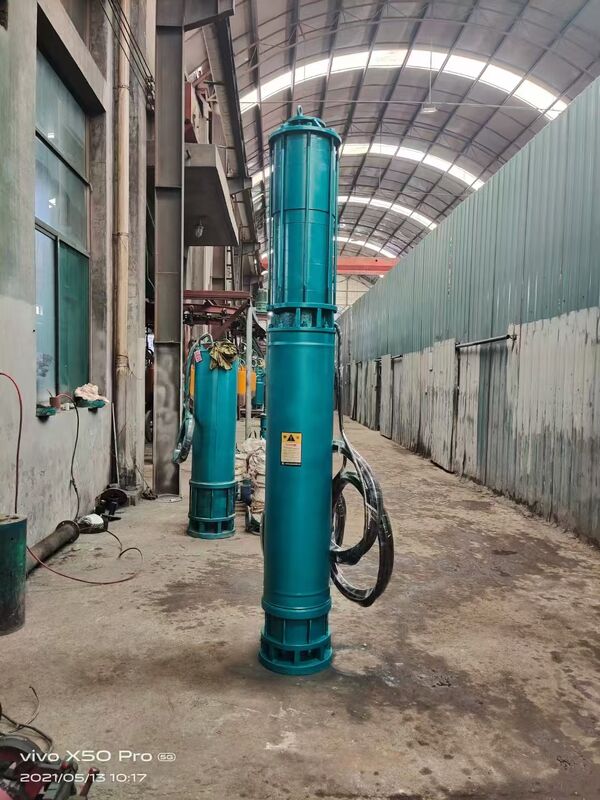

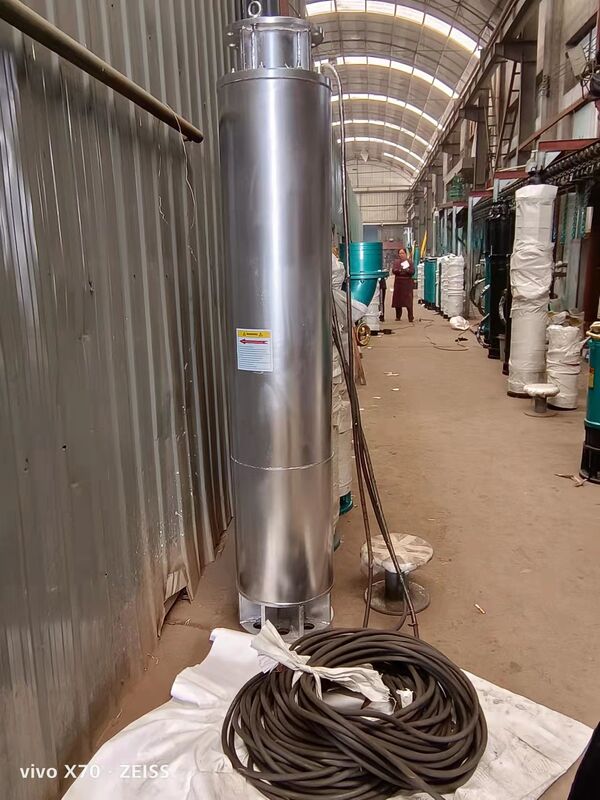

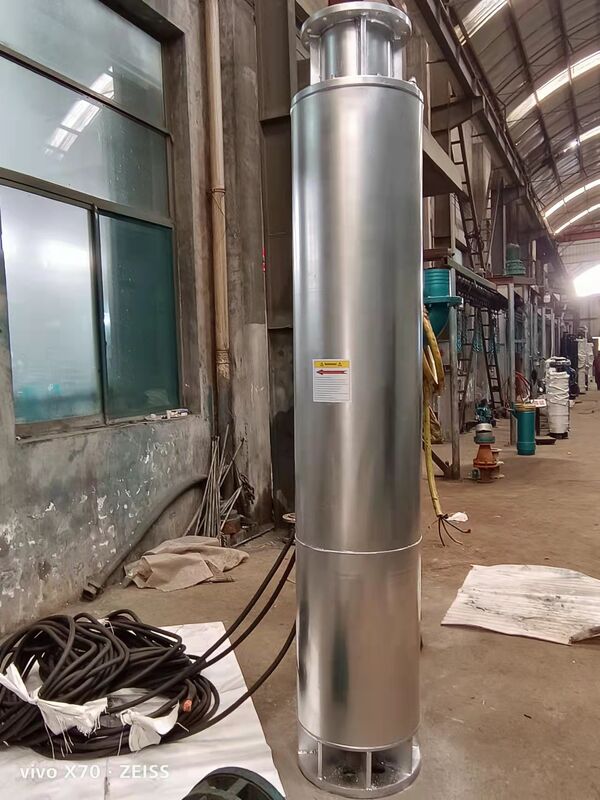

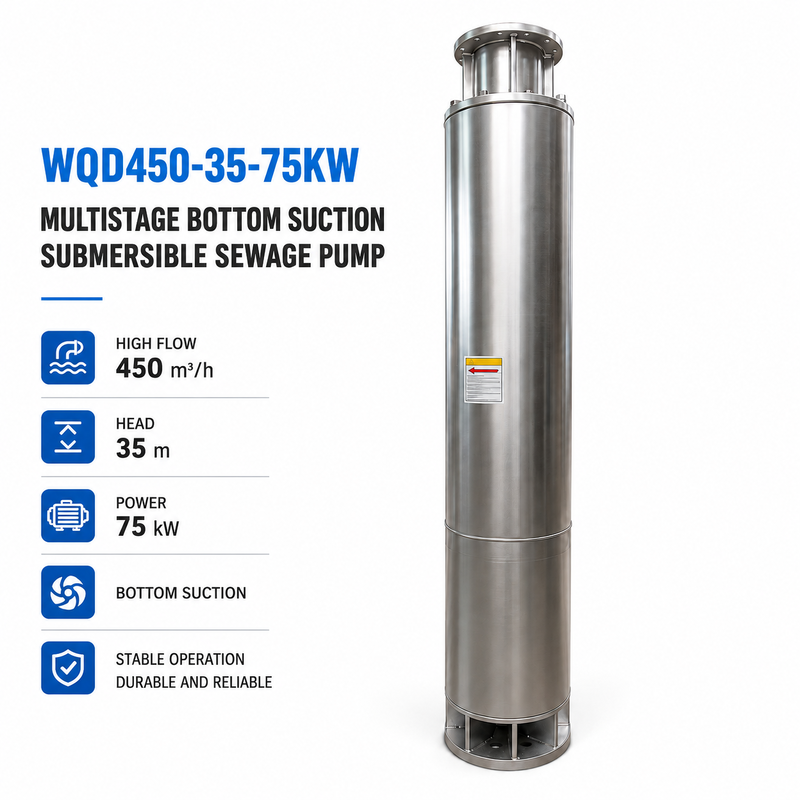

WQD450-35-75KW wieloetapowa pompa ściekowa podwodna
W sprawieWQD450-35-75KW wieloetapowa pompa ściekowa podwodnajest podwodną pompą ściekową o dużym przepływie przeznaczoną do odprowadzania ścieków komunalnych, przenoszenia ścieków przemysłowych, odprowadzania ścieków górniczych, odwodniania budowy,systemy drenażu podziemnego i systemy zrzutu wody na dużą skalę.
Z nominalnym przepływem około450 m3/h, o nominalnej głowie około35 metrów, oraz75 kW silnik podwodny, ta pompa jest przeznaczona do zastosowań wymagających dużej ilości przepływu ścieków i stabilnej wydajności odwadniania.
W serii WQD zastosowanokonstrukcja wysysacza dolnegoTa konfiguracja nadaje się do zbiorników, zbiorników ścieków,w dochodach budowlanych i innych zastosowaniach, w których poziom płynu musi być zmniejszony w miarę możliwości.
Główne specyfikacje
| Model |
WQD450-35-75KW |
| Rodzaj pompy |
Pompy zanurzające |
| Projekt |
Wieloetapowa pompa wieloetapowa |
| Przepływ nominalny |
450 m3/h |
| Głowa znamionowa |
35 m |
| Moc silnika |
75 kW |
| Rodzaj odsysania |
Odciąganie dolne |
| Instalacja |
Instalacja podwodna |
| Struktura pompy |
Wieloetapowy projekt odśrodkowy |
| Rodzaj silnika |
Silnik zanurzający |
| Zasilanie |
Trójfazowy prąd AC |
| Napięcie i częstotliwość |
Dostosowywalne zgodnie z wymaganiami projektu |
| Środek pompowy |
Odpady, ścieki i zgodne z nimi płynne |
| Kontrola |
Początek bezpośredni, start miękki lub sterowanie VFD zgodnie z wymaganiami projektu |
Rzeczywistą sprawność pompy należy potwierdzić w zależności od charakterystyki ścieków, zawartości cząstek stałych, długości rurociągu, średnicy rurociągu, ciśnienia wyjściowego i pełnych warunków pracy.
Kluczowe cechy
450 m3/h Duża przepływowość
WQD450-35-75KW jest przeznaczony do zastosowań drenażowych o dużej objętości, o nominalnym przepływie około450 m3/h.
Typowe zastosowania obejmują:
- Odprowadzanie ścieków komunalnych
- Przeniesienie ścieków przemysłowych
- Odwadnienie górnicze
- Odwodnienie w budownictwie
- Drenaż podziemny
- Odprowadzanie zbiorników ścieków
- Odwodnienie z osadów
- Duże projekty odwadniania wody
35 m Głowa
Główka znamionowa WQD450-35-75KW wynosi około35 metrów, co sprawia, że nadaje się do zastosowań drenażowych o dużym przepływie i średniej głowicy.
Wymagana głowica pompy nie powinna być określona wyłącznie w oparciu o pionową wysokość podnoszenia.
Całkowita głowa = podnoszenie pionowe + utrata tarcia rurociągu + utrata lokalna + wymagane ciśnienie wyjściowe
Projektowanie wysysacza dolnego
W sprawiekonstrukcja wysysacza dolnegoumożliwia pompowi pobieranie ścieków z dolnej części zbiornika lub zbiornika.
Ta konfiguracja jest szczególnie przydatna w przypadku:
- Węgiel
- Zbiorniki ścieków
- Kopalnie budowlane
- Projekty podziemne
- Tymczasowe odwodnienie
- Wykorzystanie drenażu niskiego poziomu
Wieloetapowy projekt odśrodkowy
W WQD450-35-75KW wykorzystujewieloetapowa konstrukcja pompy odśrodkowejWiele impelerów pracuje stopniowo, aby zwiększyć ciśnienie pompowanego płynu.
Wieloetapowa konstrukcja nadaje się do zastosowań wymagających kombinacji:
Wysoki przepływ + średnia głowa
75 kW silnik podwodny ciężki
Pompa jest wyposażona w75 kW silnik podwodny, nadaje się do dużych systemów odwadniania i zastosowań ciągłej pracy.
Konfiguracje silników mogą być wybierane zgodnie z systemem elektrycznym klienta i wymaganiami projektu, w tym:
- napięcie
- Częstotliwość
- Faza
- Klasa izolacji
- Klasa ochrony
- Długość kabla
- Metoda uruchomienia
- Operator VFD
Wnioski
Odprowadzanie ścieków komunalnych
Pompa może być stosowana w zbiornikach ścieków komunalnych, studniach, stacjach pompowych ścieków i innych systemach odprowadzania ścieków.
Odpady przemysłowe
WQD450-35-75KW może być stosowany do przenoszenia ścieków przemysłowych i płynów drenażowych procesów zgodnych z materiałami pompy.
Typowe zastosowania obejmują:
- Odwadnienie fabryczne
- Przeniesienie ścieków przemysłowych
- Instalacje oczyszczania ścieków
- Wypływ ścieków produkcyjnych
- Zbiorniki zbiornikowe przemysłowe
Odwodnienie górnicze
Pompa może być stosowana do odprowadzania dużych ilości wody w kopalniach, dołodach górniczych i na obszarach zbierania wody kopalni.
Odwodnienie budowlane
Konfiguracja oddychania dolnego jest odpowiednia do budowy dołów, podziemnych projektów, tuneli i innych tymczasowych zastosowań odwodniania.
Drenaż podziemny
Pompę można stosować w podziemnych miejscach parkingowych, obiektach podziemnych, tunelach i innych niskich systemach odwadniania.
Jak wybrać zanurzającą się pompę ściekową
Przed wyborem urządzenia WQD450-35-75KW klienci powinni podać następujące informacje o obsłudze.
Wymagana prędkość przepływu
Na przykład:450 m3/h
Przepływ określa objętość ścieków, którą pompa musi przenieść na godzinę.
Wymagana głowa
Na przykład:35 m
Wymagana głowica powinna być obliczana na podstawie rzeczywistego podnoszenia pionowego, strat w rurociągu i ciśnienia wyjściowego.
Charakterystyka ścieków
Proszę podać informacje na temat:
- Temperatura płynu
- Stężenie cząstek stałych
- Maksymalny rozmiar cząstek
- Zawartość piasku
- Żrące działanie
- Wartość pH
- Gęstość płynu
Wymiary zbiornika lub zbiornika
Proszę podać:
- Wymiary zbiornika
- Głębokość zbiornika
- Minimalny poziom płynu
- Maksymalny poziom płynu
- Dostępna powierzchnia do montażu pomp
Warunki przewozu rurociągu
Zaleca się podawanie następujących informacji:
- Średnica rury wyładowania
- Całkowita długość rurociągu
- Wysokość podnoszenia pionowego
- Liczba łokci
- Liczba zaworów
- Wymagane ciśnienie wyjściowe
Rozważania dotyczące instalacji
Przed zainstalowaniem zanurzalnej pompy ściekowej WQD450-35-75KW należy potwierdzić wymiary pompy, przestrzeń instalacyjna i warunki wejścia.
Podczas instalacji:
- Upewnij się, że pompa działa w określonych warunkach podwodnych
- Unikaj długotrwałego suchości
- Potwierdzić, że rurociąg wyładowania może wytrzymać ciśnienie robocze
- Wybierz odpowiedni kabel dla silnika o mocy 75 kW
- Zainstalować odpowiednią ochronę przed przeciążeniem
- Zapewniają ochronę przed utratą fazy i krótkim obwodem
- Sprawdź kierunek obrotu silnika przed początkowym uruchomieniem
- Potwierdzić, że cząstki stałe nie przekraczają dopuszczalnego zakresu
Dla dużych75 kW pompa zanurzająca ścieków, instalacja i uruchomienie urządzeń elektrycznych powinny być wykonywane przez wykwalifikowany personel.
Częste pytania
Jaka jest przepływność pompy WQD450-35-75KW?
Przepływ znamionowy wynosi około450 m3/hRzeczywisty przepływ zależy od punktu pracy całego systemu.
Co to jest głowica pompy ściekowej WQD450-35-75KW?
Głowa nominalna wynosi około35 metrówRzeczywista głowica robocza powinna być obliczana na podstawie podnoszenia pionowego, strat w rurociągu i ciśnienia wyjściowego.
Jaką moc używa ta pompa?
WQD450-35-75KW jest wyposażony w75 kW silnik podwodny.
Co to jest podwodna pompa ściekowa?
Pompy zanurzalne z odciąganiem dolnym pociągają pompowane media przez wlot znajdujący się w dolnej części pompy.w budownictwie i w zastosowaniach, w których wymagany jest niski poziom pozostałości płynu.
Czy ta pompa może obsługiwać ścieki zawierające cząstki stałe?
Można go skonfigurować dla określonych warunków ścieków, alemaksymalny rozmiar cząstek stałych, stężenie i właściwości mediumW przypadku ścieków zawierających wysokie stężenia piasku ściernego, żwiru lub ślizgi należy rozważyć zastosowanie dedykowanej pompy odpornej na zużycie.
Czy napięcie i częstotliwość można dostosować?
Tak. Silnik może być skonfigurowany zgodnie z lokalnym źródłem zasilania klienta.Napięcie + częstotliwość + faza
Na przykład:380V / 50Hz / 3 fazy
Jak mogę potwierdzić, czy WQD450-35-75KW jest odpowiedni dla mojego projektu?
Proszę podać:Wymagany przepływ + wymagana głowica + średnia + wielkość cząstek stałych + długość rurociągu + pionowy podnoszenie + napięcie/częstotliwość
Nasz zespół techniczny może następnie ocenić odpowiednią konfigurację pompy.
