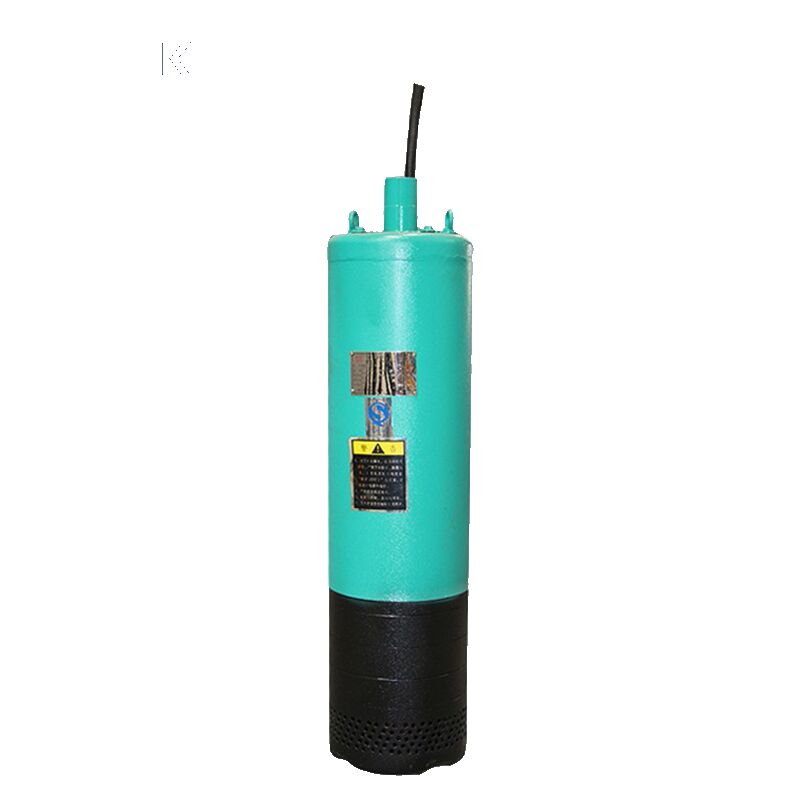

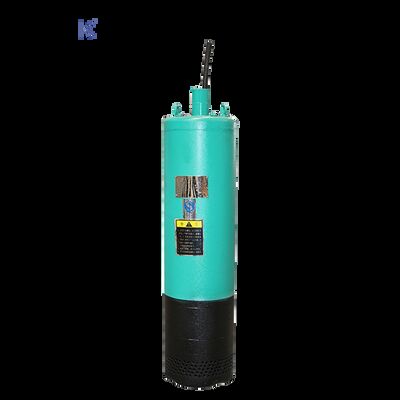

Pompy elektryczne podwodne z odciąganiem dolnym, zaprojektowane do odprowadzania wody z wysokiej głowy i wydobywania wody na niskim poziomie

opis produktu

Wielostopniowa zatapialna pompa ściekowa z dolnym ssaniem do odwodnienia głębokich wykopów

W projektach głębokich wykopów prawdziwym wyzwaniem nie jest „przepompowywanie wody” – jest nimpodnoszenie dużych ilości z ograniczonych wykopów w niestabilnych warunkach bez przerw. Konwencjonalna pompa ściekowa zawodzi, gdy poziom ssania spada, wymagana wysokość podnoszenia rośnie lub stężenie zanieczyszczeń wzrasta.

The Wielostopniowa zatapialna pompa ściekowa z dolnym ssaniem do odwodnienia głębokich wykopów jest zaprojektowana specjalnie do scenariuszy odwodnienia głębokich wykopów, gdzie wysokość podnoszenia, praca ciągła i niezawodność zapobiegania zatykaniu są kluczowe.

1. Dlaczego odwodnienie głębokich wykopów wymaga innej architektury pompy

Większość standardowych zatapialnych pomp ściekowych to:

• Jednostopniowe

• Ssanie boczne

• Zaprojektowane do niskiego i średniego podnoszenia

W głębokich szybach, wykopach fundamentowych, studniach kopalnianych lub podziemnych komorach instalacyjnych zazwyczaj napotykasz:

• Podnoszenie pionowe od 40 m do 150 m

• Ograniczona przestrzeń instalacyjna

• Ścieki z dużą ilością osadów

• Wymaganie niskiego poziomu wody resztkowej

• Ciągła praca 24/7

Tutaj konfiguracja wielostopniowa + dolne ssanie okazuje się konstrukcyjnie lepsza.

2. Podstawowa konstrukcja inżynieryjna

Wielostopniowa konstrukcja wysokiego podnoszenia

Wielowirnikowa konstrukcja hydrauliczna umożliwia:

• Stabilne wysokie podnoszenie

• Zmniejszone obciążenie promieniowe na stopień

• Wyższa wydajność w warunkach głębokiego podnoszenia

• Niższe ryzyko przeciążenia silnika

W porównaniu do pomp jednostopniowych, krzywa podnoszenia jest bardziej stabilna, a zużycie energii na metr sześcienny jest niższe przy wysokich punktach podnoszenia.

Konstrukcja z dolnym ssaniem

Konfiguracja z dolnym wlotem zapewnia:

• Maksymalne odwodnienie do minimalnego poziomu wody resztkowej

• Lepsza wydajność chłodzenia przy niskim poziomie wody

• Poprawiona wydajność ssania w ograniczonych wykopach

Ta konstrukcja zapewnia, że woda może być odprowadzana blisko dna wykopu, zmniejszając potrzebę ręcznego czyszczenia.

Wytrzymała zdolność do obsługi ścieków

Kanał hydrauliczny jest zoptymalizowany pod kątem:

• Obsługi cząstek stałych

• Wody z piaskiem

• Osadów budowlanych

• Zanieczyszczeń włóknistych (opcjonalny mechanizm tnący)

Opcje wirnika:

• Zamknięty wirnik wielostopniowy

• Półotwarta konstrukcja zapobiegająca zatykaniu

• Wersja ze stopu odpornego na ścieranie do płynów ściernych

3. Typowe scenariusze zastosowań

Ta pompa nie służy do „normalnego” odwodnienia. Jest zbudowana do środowisk o wysokich wymaganiach, takich jak:

• Odwodnienie głębokich wykopów fundamentowych

• Odwodnienie szybów pionowych kopalń

• Budowa podziemnych parkingów

• Projekty budowy tuneli i metra

• Podziemne systemy zbiorników

• Miejska awaryjna pompa przeciwpowodziowa

Jeśli Twój projekt wymaga stabilnego wysokiego podnoszenia i odwodnienia do poziomu dna, ta konfiguracja jest znacznie bardziej niezawodna niż pompy odśrodkowe poziome lub zainstalowane na powierzchni.

4. Zakres wydajności (możliwość dostosowania)

Typowe parametry pracy:

• Przepływ: 10–500 m³/h

• Podnoszenie: 40–150 metrów

• Moc: 7,5–160 kW

• Napięcie: 380 V / 415 V / 440 V / 660 V

• Częstotliwość: 50 Hz / 60 Hz

• Klasa izolacji: F / H

• Ochrona: IP68

Opcje materiałowe:

• Żeliwo

• Żeliwo sferoidalne

• Stal nierdzewna (304 / 316)

• Stop o wysokiej zawartości chromu do warunków ściernych







5. Przewagi inżynieryjne nad tradycyjnymi systemami

W porównaniu do pomp powierzchniowych

• Nie wymaga zalewania

• Brak ryzyka kawitacji z długich rurociągów ssawnych

• Kompaktowa przestrzeń instalacyjna

• Mniejsza złożoność rurociągów

W porównaniu do standardowych zatapialnych pomp ściekowych

• Wyższa zdolność podnoszenia

• Lepsze odwodnienie do poziomu dna

• Silniejsza odporność na przeciążenia

• Poprawiona wydajność przy wysokich punktach podnoszenia

6. Projekt niezawodności operacyjnej

Aby zapewnić długą żywotność w trudnych warunkach:

• Podwójne uszczelnienie mechaniczne (opcjonalnie SiC–SiC)

• Detekcja wycieku komory olejowej

• Ochrona przed przegrzaniem

• Wytrzymałe łożyska

• Wzmocniona konstrukcja wału

• Opcjonalna kompatybilność z miękkim startem / przemiennikiem częstotliwości

Praca ciągła (S1) jest standardową konfiguracją.

7. Wsparcie inżynieryjne na zamówienie

Każdy warunek głębokiego wykopu jest inny. Oferujemy:

• Dobór hydrauliczny oparty na projekcie

• Obliczenie strat ciśnienia

• Dostosowanie długości kabla

• Opcje przeciwwybuchowe (jeśli wymagane)

• Integracja panelu sterowania

• Wsparcie produkcji OEM/ODM

Podaj nam wymagany przepływ, pionowe podnoszenie, rodzaj medium i głębokość instalacji – dostarczymy zoptymalizowany model pompy zamiast ogólnej rekomendacji.
