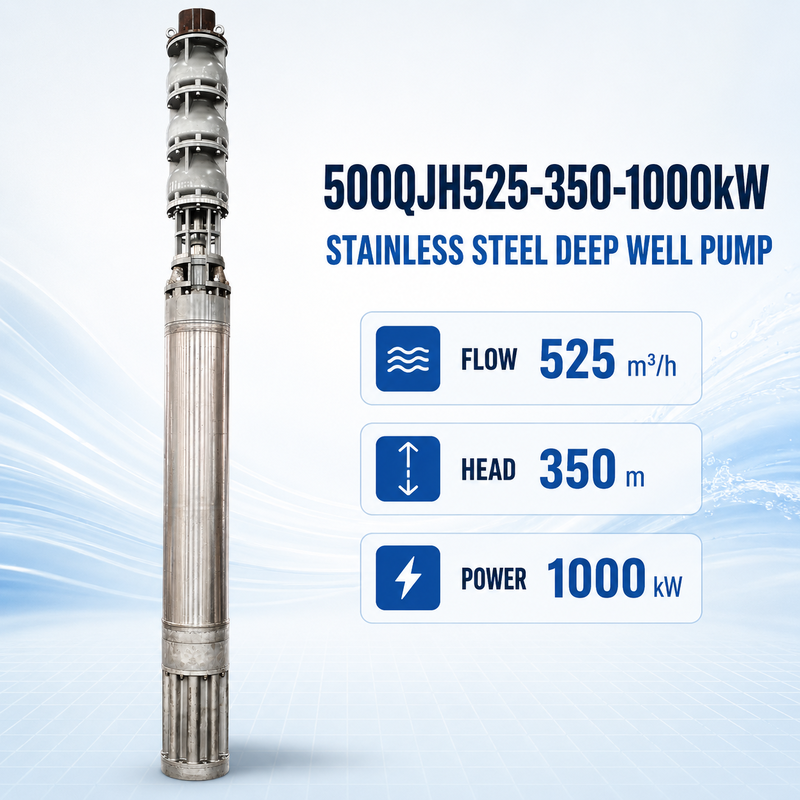

525 m³/h Przepływ 350 m Wysokość podnoszenia 1000 kW Moc Pompa głębinowa ze stali nierdzewnej do wody morskiej

W sprawie500QJH525-350-1000kW pompa do studni głębokich ze stali nierdzewnejjest wielostopniową pompą podwodną o dużej mocy przeznaczoną do projektów wymagających znamionowego przepływu525 m3/hi ratingową głowę350 metrów.

Pojazd napędzany przez1000 kW wodno napełniony silnik podwodny, pompa ta może być oceniana w przypadku dużych instalacji przemysłowych, wydobycia głębokich wód podziemnych, systemów wodociągowych kopalni, infrastruktury miejskiej i transportu wody na dużych wysokościach.

Wybór stali nierdzewnej, napięcia silnika, częstotliwości, specyfikacji kabla i metody uruchamiania należy dokonywać zgodnie z analizą wody, siecią elektryczną i warunkami instalacji.

Przejście nominalne i głowica opisują określony punkt pracy. Rzeczywista wydajność zależy od dynamicznego poziomu wody, średnicy rury, długości rury, różnicy wysokości i strat hydraulicznych.

500QJH525-350-1000kW wykorzystuje wiele etapów obrotowych do wytwarzania ciśnienia wymaganego dla głowicy znamionowej 350 metrów.

W przypadku tego typu projektów o dużej mocy głowica pompy nie powinna być wybierana wyłącznie w zależności od głębokości studni.

• Różnica pionowa między poziomem wody pompowej a punktem rozładowania
• Zmiany poziomu wody statycznej i dynamicznej
• Utrata tarcia przez rurociąg rozładowy
• Lokalne straty z zaworów, łokci i osprzętu
• Wymagane ciśnienie w końcowym wyjściu
• Możliwe zmiany poziomu wody eksploatacyjnej

Wybór nadmiernej głowicy może zwiększyć zużycie energii i spowodować, że pompa będzie działać poza zalecanym zakresem.Przed produkcją należy zatem wykonać pełny obliczenie hydrauliczne.

Pompę można produkować z wykorzystaniem różnych rodzajów stali nierdzewnej w zależności od pompowanego płynu.

SS304 może być rozważany do ogólnych zastosowań w czystej wodzie z ograniczoną zawartością chlorku i łagodnymi warunkami korozji.

SS316 i SS316L zapewniają zwiększoną odporność na korozję w wodzie przemysłowej, wody o niewielkim zawartości soli i w niektórych środowiskach korozyjnych.Faktyczne stężenie i temperatura chlorku muszą zostać jeszcze ocenione..

Duplex 2205 zapewnia wyższą wytrzymałość mechaniczną i lepszą odporność na korozję związaną z chlorami.

Super duplex 2507 może być rozważany do zastosowań w środowiskach morskich, wodzie o wysokiej zawartości chloru i na morzu.

Materiał końcowy należy określić przy użyciu:

• Stężenie chlorku
• Wartość pH
• Temperatura płynu
• Roztworzone ciała stałe
• Piasek lub zawieszone cząstki
• Oczekiwane godziny pracy
• Wymagane środowisko obsługi

Opis "pompa ze stali nierdzewnej" nie oznacza, że każda stopa stali nierdzewnej jest odpowiednia do wody morskiej.

Pompa jest napędzana przez 1000 kW wodno napełniony silnik podwodny.

Przed uruchomieniem należy sprawdzić stan napełnienia silnika zgodnie z instrukcją obsługi..

Konfigurację elektryczną należy potwierdzić zgodnie z:

• Napięcie i częstotliwość w miejscu
• Dostępna pojemność transformatora
• Ograniczenia prądu wyjściowego sieci
• Długość kabla zasilania
• Głębokość instalacji
• Dopuszczalny spadek napięcia
• Wymogi w zakresie kontroli i ochrony

Ponieważ jest to silnik o dużej mocy, system uruchamiania i ochrona elektryczna powinny być zaprojektowane jako część całego systemu pompowania.

Pompę do odwiertów 500QJH525-350-1000kW ze stali nierdzewnej można ocenić pod kątem:

• Duża eksploatacja wód podziemnych
• Zaopatrzenie w wodę surową w przemyśle
• Projekty komunalnego zasilania wodnym
• Zaopatrzenie w wodę w kopalniach i odprowadzanie
• Przeniesienie wody na dużą wysokość
• Przeniesienie wody z zbiornika do zakładu
• Instalacje oczyszczania wody
• Systemy wodociągowe elektrowni
• Zaopatrzenie w wodę chłodzącą w przemyśle
• Duże projekty nawadniania rolnictwa
• Wpływ wody przybrzeżnej z odpowiednim materiałem
• Pojemność wody morskiej z zweryfikowanym doborem materiału

Ostateczna przydatność zależy od płynu, struktury instalacji, wymaganego punktu pracy i warunków elektrycznych.

Przed produkcją i instalacją należy potwierdzić następujące informacje:

• Średnica studni lub instalacji
• Stały poziom wody
• Dynamiczny poziom wody
• Minimalny poziom wody eksploatacyjnej
• Głębokość instalacji pompy
• Całkowita długość zestawu pomp
• Średnica rur rozładowawczych
• Materiał i długość rurociągu
• System podnoszenia i wsparcia
• Trasa i długość kabli
• Pozycja zaworu zwrotnego
• Dostępny sprzęt podnoszący

Konstrukcja instalacji musi podtrzymywać ciężar kompletnego zestawu pomp, rur rozładowania, kabla i kolumny wodnej.

W przypadku pompy o dużej mocy punkty podnoszenia, elementy podłączające i procedury montażu należy przejrzeć przed przywiezieniem sprzętu na miejsce projektu.

System sterowania powinien być skonfigurowany zgodnie z mocą silnika i lokalną siecią elektryczną.

• Ochrona przed przeciążeniem
• Ochrona przed zwarciem
• Ochrona przed utratą fazy
• Ochrona sekwencji fazowej
• Monitorowanie napięcia
• Monitorowanie temperatury silnika
• Monitorowanie poziomu wody
• Ochrona w przypadku przepływu na sucho
• Układ sterujący prądem wyjściowym
• Monitorowanie ciśnienia i przepływu

Napęd o zmiennej częstotliwości należy wybrać dopiero po potwierdzeniu kompatybilności silnika, warunków chłodzenia i dopuszczalnego zakresu prędkości pracy.

W celu sprawdzenia, czy 500QJH525-350-1000kW jest odpowiedni, proszę podać:

• Wymagany przepływ w m3/h
• Wymagana całkowita głowica dynamiczna
• Typ płynu i pełna analiza wody
• Poziom wody statyczny i dynamiczny
• Głębokość instalacji
• Rozmiary studni lub wchłaniania
• Średnica rurociągu i całkowita długość
• Wysokość punktu rozładowania
• napięcie, częstotliwość i faza w miejscu
• Dostępna pojemność transformatora
• Wymagana stopa stali nierdzewnej
• Długość kabla zasilania
• Codzienne godziny pracy
• Wymogi dotyczące uruchamiania i sterowania

Przed dostarczeniem konfiguracja pompy powinna być sprawdzona w odniesieniu do potwierdzonej umowy technicznej.

• Model pompy i znamionowe parametry
• Moc silnika, napięcie i częstotliwość
• Wyroby ze stali nierdzewnej
• Wymiary pompy i silnika
• Specyfikacja kabla
• Izolacja elektryczna
• Kierunek obrotu
• Dostarczane akcesoria
• Punkty pakowania i podnoszenia

Przed produkcją należy uzgodnić badania wydajności i dokumentację projektu.Należy zapisywać rzeczywiste wartości badań, a nie zastępować je ogólnymi oświadczeniami, takimi jak "wysoka sprawność" lub "stabilna wydajność". "
