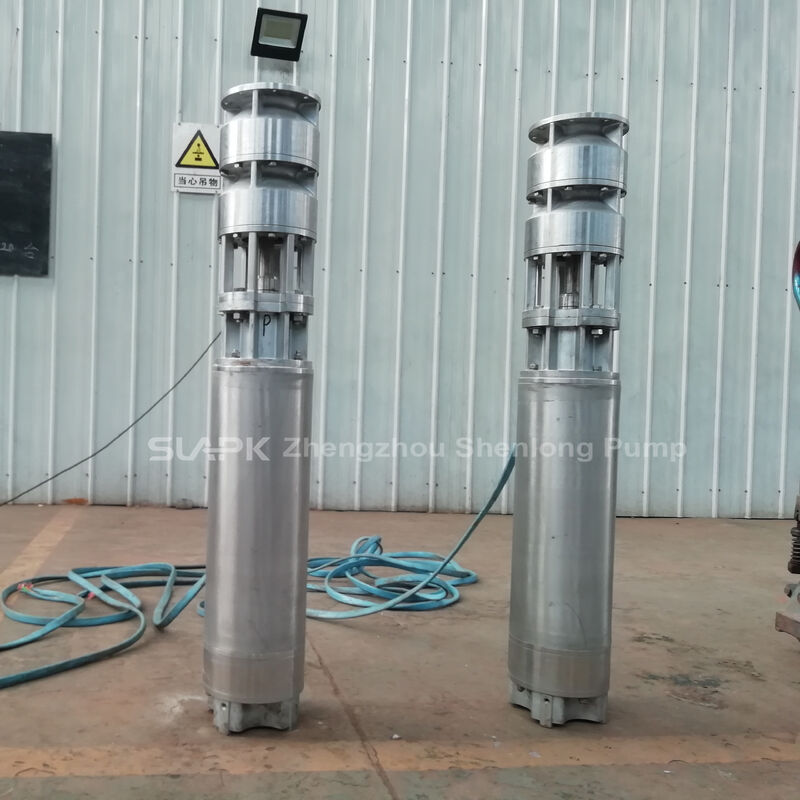

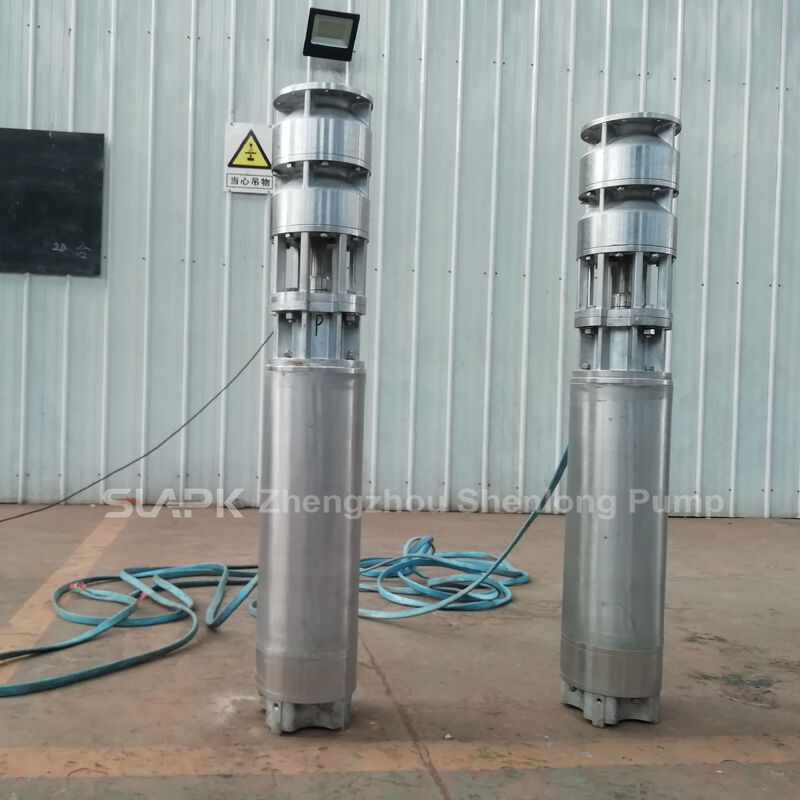

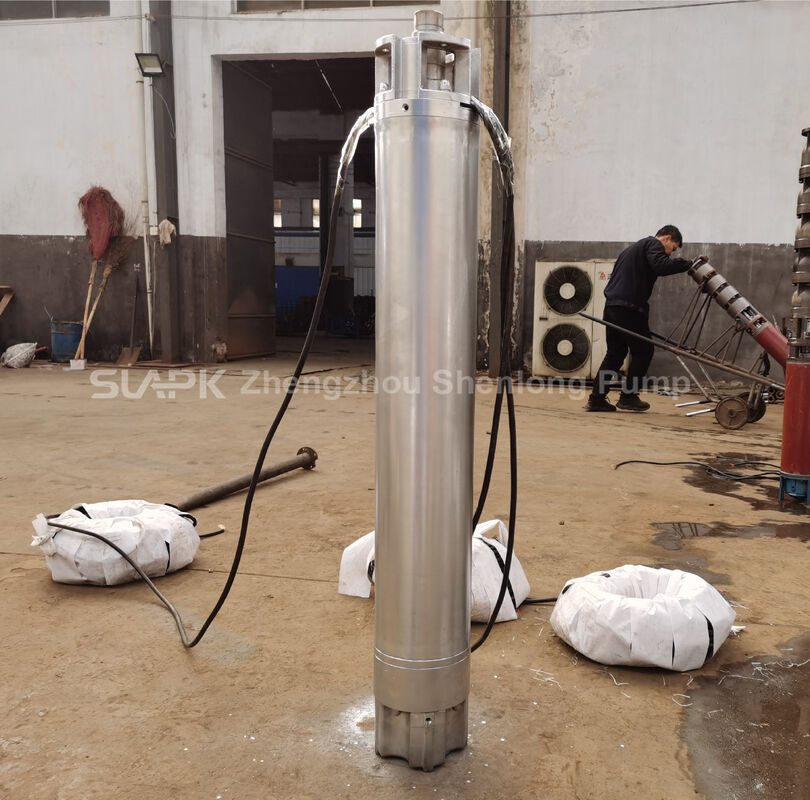

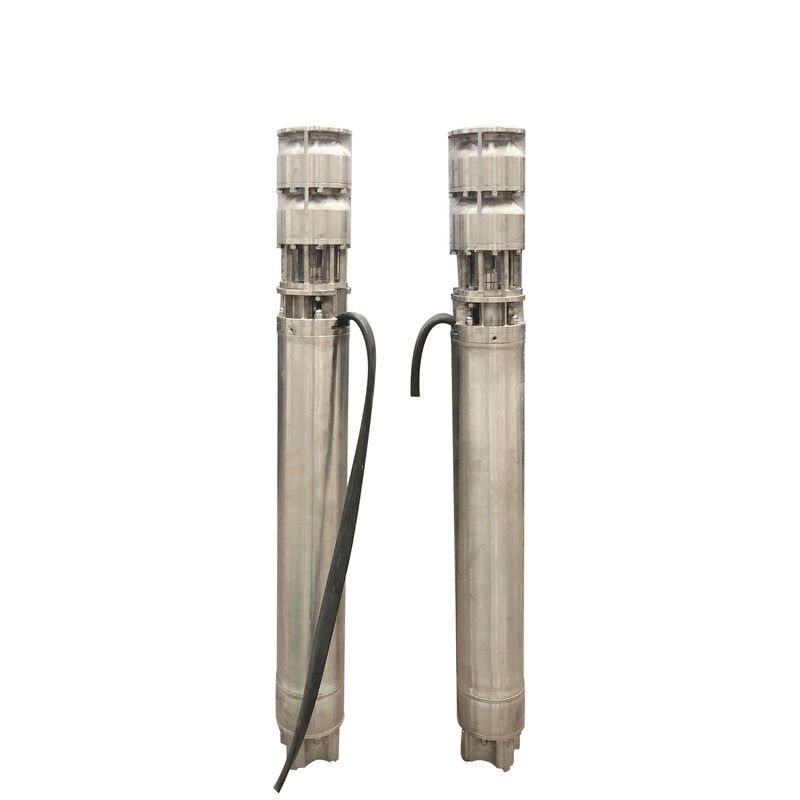

QJH serii 304 ze stali nierdzewnej, głęboki, dobrze zanurzalny pompa z głową 150 m i przepływem 70~230 m3/h

Seria QJH to szereg wieloetapowych pomp pionowo-głęboko-powodujących zanurzenie do projektów wodno-kanalizacyjnych o dużym przepływie i wysokiej głowicy.Każdy model ma nominalną głowicę 150 mWszystkie modele korzystają z trójfazowego zasilania 380V 50Hz.

Zestawy pomp wykorzystują 304 stali nierdzewnej i są przeznaczone do czystej wody i wody łagodnie korozyjnej zgodnej z tym materiałem.Pompa i silnik podwodny działają pod wodą bez podgrzewania powierzchniTypowe zadania obejmują wydobycie z głębokich studni, zaopatrzenie przemysłowe, nawadnianie rolnicze, odwadnianie kopalni,napełnianie zbiornika i przenoszenie wody na duże odległości.

Przepływy znamionowe od 70 do 230 m3/h obsługują różne objętości pozyskiwania, zapotrzebowanie na urządzenia i pojemności rurociągów.Wspólna głowica nominalna 150 m ułatwia porównanie modeli w projektach o podobnych wymaganiach ciśnienia.

Stal nierdzewna klasy 304 zapewnia dobrą ogólną odporność na korozję i wytrzymałość mechaniczną w zgodnej wodzie.rozpuszczone substancje i inne składniki żrące.

Wielokrotne fazy obrotowe stopniowo zwiększają ciśnienie płynu, wspierając głębokie podnoszenie, przenoszenie na duże odległości i systemy wymagające znacznego ciśnienia wyjściowego.Ostatni punkt pracy musi być zweryfikowany zarówno w odniesieniu do krzywej pompy, jak i krzywej systemu.

Wszystkie sześć modeli korzysta z trójfazowego zasilania 380V 50Hz.metoda uruchamiania i ustawienia zabezpieczeń muszą odpowiadać mocy silnika 45-160 kW i pojemności sieci elektrycznej w zakładzie.

Pompa i silnik pracują poniżej poziomu wody, eliminując wypryskiwanie powierzchni i upraszczając układ powierzchni.

• Odbiór wód podziemnych z głębokich studni i przenoszenie wód surowcowych
• Zaopatrzenie w wodę w miastach, parkach przemysłowych i fabrykach
• Systemy nawadniania rolniczego i systemy spryskiwacze
• Odwadnianie kopalni i odwadnianie budowy
• Zapełnianie zbiornika, zbiornika magazynowego i zbiornika podwyższonego
• Przekazywanie wody na duże odległości i rozbudowa sieci
• Wody przemysłowe kompatybilne ze stali nierdzewnej 304

Przystosowany do średniej pojemności zbierania wody z głębokich studni, nawadniania i przemysłowych zadań związanych z uzyskaniem wody wymagających około 70 m3/h.umiarkowany popyt.

Poziom nominalny 90 m3/h dla średnich stacji wodnych, systemów nawadniania i zaopatrzenia w wodę w fabrykach.

Zaprojektowane do wykonywania zadań zbliżonych do 115 m3/h przy prędkości 150 m/h, w tym w zakresie dostaw przemysłowych, przenoszenia wody surowej i projektów konserwacji wody.Może być stosowany jako pompa główna lub jako jedna jednostka w układzie równoległym po przeglądzie technicznym..

Prędkość nominalna 140 m3/h z silnikiem o mocy 90 kW do podnoszenia głębokich studni o dużej mocy, systemów wodociągowych górniczych i długich rurociągów.obniżenie napięcia i ochrona silnika.

Przeznaczony do centralizowanego zaopatrzenia, projektów wodnych rolniczych i dużych zadań przemysłowych wymagających około 170 m3/h. Potwierdź średnicę pompy, odległość od otworu,przestrzeń kablowa i warunki podnoszenia przed zamówieniem.

Model o najwyższym przepływie w tej grupie przeznaczony jest do dużych systemów odciągania i przenoszenia w pobliżu 230 m3/h. Jego silnik o mocy 160 kW wymaga całkowitego przeglądu mocy transformatora, metody uruchamiania,rozmiar i ochrona kabli.

Silnik zanurzający napędza wał i wieloetapowe obroty. Woda wchodzi przez wlot i zyskuje ciśnienie, gdy przechodzi przez kolejne etapy obrotu i dyfuzora.Następnie przepływa przez wyładowaniePonieważ cała jednostka działa pod wodą, a otaczający ją płyn przyczynia się do chłodzenia silnika, prędkości studni,minimalne zanurzenie i częstotliwość uruchamiania muszą być zgodne z wymogami producenta.

Głowa nominalna 150 m nie jest równa całkowitej głębokości odwiertów.

• Podnoszenie pionowe od dynamicznego poziomu wody do punktu zrzutów
• Wymagane ciśnienie pozostałe w układzie wyjściowym lub w systemie w dół
• Utrata tarcia w rurociągu i rurociągu powierzchniowym
• Lokalne straty poprzez łokcie, zawory, zawory niewrotne i wyposażenie

Wyliczoną krzywą układu należy porównać z krzywą pompy w celu zweryfikowania rzeczywistego punktu pracy.nadmierne zużycie energii, przeciążenia lub niestabilnej pracy.

Stopień 304 nadaje się do wielu zadań związanych z czystą wodą i wodą lekko korozyjną, ale nie jest uniwersalny.cieczy o wysokiej temperaturze i ścieków o wysokiej ścierności mogą wymagać 316Przed wyborem należy przeprowadzić pełną analizę wody i uzyskać pisemne potwierdzenie materiału.

• Wymagany przepływ i całkowita głowica dynamiczna
• Mierzona średnica wewnętrzna otworu, głębokość studni, poziom statyczny i poziom dynamiczny
• Zrównoważony wydajność studni i zmiany sezonowe
• Planowana głębokość ustawienia pompy
• Wysokość wyładowania, długość rur, średnica rur i układ zaworów
• Temperatura, pH, poziom chlorku, zawartość piasku i pełna analiza wody
• Pojemność sieci trójfazowej 380V 50Hz i dopuszczalny prąd uruchomienia
• Praca ciągła lub przerywana, codzienne godziny pracy i częstotliwość rozpoczęcia
• Wymagania dotyczące panelu sterującego, kabla, rury wznoszącej, czujników, części zamiennych i certyfikacji

• Przed instalacją należy potwierdzić średnicę wewnętrzną otworu, prostotę, maksymalną średnicę zestawu pomp i wolność kabla.
• W celu zmniejszenia ilości piasku i zanieczyszczeń, które trafiają do pompy, należy dokładnie wykorzystać nowe studnie i wypłukać je.
• Nie podnoś pompy ani nie zawieszaj jej przy użyciu kabla zasilania.
• Utrzymać poziom wody roboczej powyżej określonej minimalnej zanurzenia i utrzymać skuteczny przepływ chłodzenia wokół silnika.
• Wybór startu bezpośredniego na linii, miękkiego startu, niskiego napięcia lub zgodnego ze zmianą częstotliwości w zależności od klasyfikacji silnika i warunków sieci.
• Zapewniają ochronę przed zwarciem, przeciążeniem, utratą fazy, pod napięciem, nad napięciem, suchem i przeciekami, zgodnie z wymaganiami.
• Po początkowym uruchomieniu rejestruje napięcie, prąd, ciśnienie, przepływ, wibracje i zawartość piasku w wyładowanej wodzie.
• Kwalifikowany personel musi wykonać instalację, okablowanie, uruchomienie i konserwację zgodnie z instrukcją i lokalnymi przepisami.

Na podstawie dostarczonych danych wszystkich sześciu modeli ma nominalną głowicę 150 m, natomiast nominalny przepływ i dopasowana moc różnią się.Rzeczywisty przepływ pracy i głowica nadal zależą od krzywej pompy i oporu systemu.

Nie należy tego zakładać wyłącznie na podstawie modelu, definicje modelu i rzeczywiste średnice pompy mogą się różnić, a także potrzebna jest przestrzeń dla kabla, złączy i wolności instalacyjnej.Podaj zmierzoną średnicę otworu i potwierdź zatwierdzony rysunek wymiarowy.

W przypadku wody morskiej klasy 304 zazwyczaj nie należy jej stosować bez specjalnego przeglądu inżynieryjnego.z stali nierdzewnej dupleks lub innego materiału odpornego na wodę morską, a także przegląd uszczelnień, kabli i konstrukcji silnika.

VFD można ocenić dopiero po potwierdzeniu, że silnik jest odpowiedni.filtr wyjściowy i ochrona silnika muszą być ustawione prawidłowoNależy również wziąć pod uwagę pojemność napędu i długość kabla.

Wybierz wymagany punkt pracy i zatwierdzoną krzywą pompy zamiast używać maksymalnego przepływu jako punktu ciągłego działania.Wybrane cło powinno pozostać w dopuszczalnym zakresie przy uwzględnieniu efektywności, marginesu mocy i zrównoważonej wydajności studni.

Zapewnienie docelowego przepływu, całkowitej głowicy, danych o otworze, analizy wody, szczegółów rurociągu, warunków zasilania i wymogów instalacji.sterowania i akcesoria przed wydaniem wniosku technicznego i oferty.
