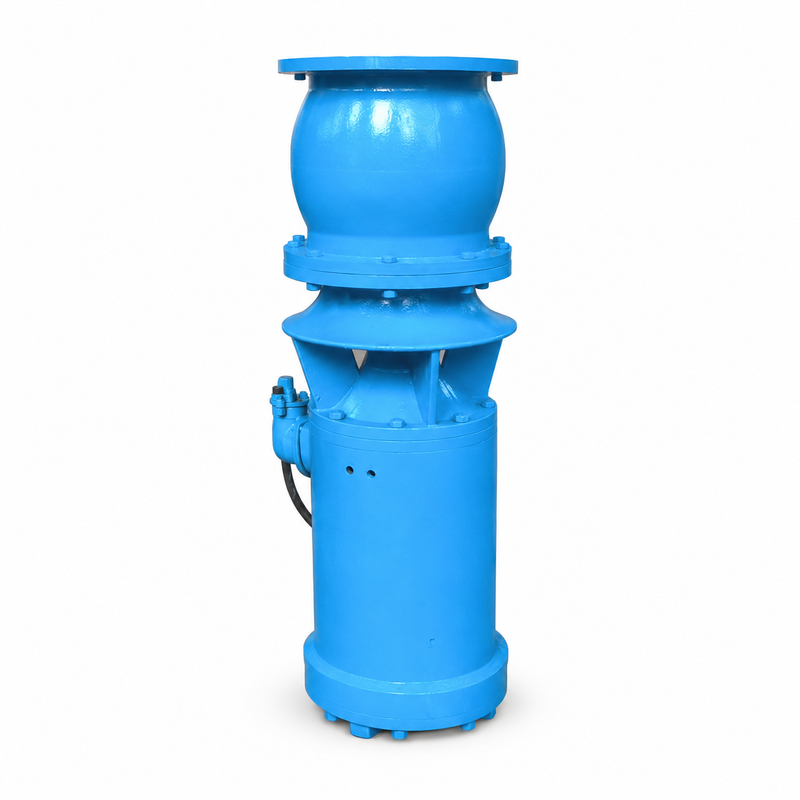

Pompy zanurzeniowe osiowe i mieszane QSZ i QSH o dużym przepływie
Pompy serii QSZ i QSH to zanurzeniowe pompy o dużym przepływie, przeznaczone do odwadniania, nawadniania, cyrkulacji wody i transportu dużych ilości wody. Z zakresem mocy od 7,5 - 55 kW i wydajnością przepływu od 260 - 2 880 m³/h, pompy te nadają się do projektów wymagających ciągłego dostarczania wody przy stosunkowo niskim lub średnim podnoszeniu.
Pompa i silnik tworzą zintegrowaną jednostkę zanurzeniową. Podczas pracy kompletna pompa jest zainstalowana poniżej poziomu wody, eliminując potrzebę stosowania długiego wału napędowego i oddzielnego silnika nad wodą. Ta kompaktowa konstrukcja upraszcza instalację i sprawia, że serie QSZ i QSH są praktyczne dla stacji pomp z ograniczoną przestrzenią.
Zanurzeniowa pompa osiowa QSZ
Zanurzeniowa pompa osiowa QSZ przemieszcza wodę głównie w kierunku osi pompy. Jest przeznaczona do zastosowań wymagających bardzo dużego przepływu przy stosunkowo niskim podnoszeniu.
Typowe zastosowania obejmują nawadnianie rolnicze, odwadnianie wód powodziowych, cyrkulację wody w akwakulturze, odprowadzanie wód opadowych z terenów miejskich oraz transport wody między zbiornikami lub kanałami.
Zanurzeniowa pompa mieszana QSH
Zanurzeniowa pompa mieszana QSH łączy ruch osiowy i promieniowy wody. W porównaniu z typową pompą osiową, nadaje się do warunków pracy wymagających dużego przepływu wraz z umiarkowanie wyższym podnoszeniem.
Seria QSH może być stosowana do cyrkulacji przemysłowej wody chłodzącej, odwadniania miejskiego, stacji pomp nawadniających, projektów gospodarki wodnej i innych systemów transportu dużych ilości wody.
Cechy produktu
- Dostarczanie dużych ilości wody: Konstrukcja hydrauliczna jest przeznaczona do transportu dużych ilości wody. Pozwala to pompie na przemieszczanie znacznych ilości wody bez konieczności stosowania konwencjonalnej maszynowni pomp zainstalowanych na sucho.
- Zintegrowana konstrukcja zanurzeniowa: Silnik i pompa są zmontowane jako jedna jednostka i pracują pod wodą. Takie rozwiązanie zmniejsza przestrzeń wymaganą nad stacją pomp i eliminuje prace związane z ustawianiem wałów w systemach pomp z długimi wałami.
- Elastyczna instalacja: Pompy QSZ i QSH mogą być konfigurowane do różnych struktur instalacyjnych w zależności od projektu. Ich kompaktowa pionowa konstrukcja sprawia, że nadają się zarówno do nowych stacji pomp, jak i do modernizacji istniejących obiektów odwadniających i nawadniających.
- Stabilna praca: Wirnik i przepływ są zaprojektowane zgodnie z wymaganymi warunkami hydraulicznymi. Prawidłowy dobór pompy pomaga zmniejszyć niepotrzebne wibracje, straty hydrauliczne i zużycie energii podczas pracy.
- Wygodna konserwacja: Zintegrowana jednostka może być podniesiona z pozycji instalacyjnej w celu inspekcji i serwisu. Upraszcza to konserwację w projektach komunalnych, rolniczych i przemysłowych.
Typowe zastosowania
- Nawadnianie rolnicze i odwadnianie gruntów rolnych
- Komunalna kontrola powodzi i odprowadzanie wód opadowych
- Transport wody z rzek, kanałów i zbiorników
- Cyrkulacja wody w akwakulturze i stawach rybnych
- Przemysłowe systemy wody chłodzącej
- Projekty gospodarki wodnej i stacji pomp
- Odwadnianie terenów nisko położonych
- Cyrkulacja wody krajobrazowej i środowiskowej
- Awaryjne odwadnianie po ulewnych deszczach
Jak wybrać pompę QSZ lub QSH
Dobór pompy powinien rozpocząć się od wymaganego przepływu i całkowitego podnoszenia dynamicznego. Obliczenie podnoszenia powinno obejmować różnicę poziomów wody, straty tarcia w rurociągu i opory lokalne spowodowane przez zawory, kolanka i złączki.
Należy również potwierdzić dostępny zasilacz, w tym napięcie, częstotliwość i fazę. Inne ważne informacje obejmują jakość wody, godziny pracy, strukturę instalacji, minimalny poziom wody, średnicę wylotu i długość kabla.
Dla zastosowań o niskim podnoszeniu i bardzo dużym przepływie, zazwyczaj rozważa się najpierw pompę osiową QSZ. Gdy projekt wymaga dużego przepływu przy umiarkowanie wyższym podnoszeniu, pompa mieszana QSH może zapewnić bardziej odpowiednie rozwiązanie hydrauliczne. Ostateczny wybór powinien być zawsze weryfikowany na podstawie krzywej wydajności modelu.
Informacje dotyczące zamawiania
Aby otrzymać dokładny dobór pompy i wycenę, prosimy o podanie:
- Wymagany przepływ w m³/h
- Wymagane całkowite podnoszenie w metrach
- Zastosowanie i pompowany płyn
- Napięcie, częstotliwość i faza
- Głębokość instalacji
- Średnica rury wylotowej
- Wymagana długość kabla
- Wymagania dotyczące pracy ciągłej lub przerywanej
Na podstawie tych warunków możemy polecić odpowiedni model pompy QSZ lub QSH i dostarczyć dane techniczne, wymiary i wskazówki dotyczące instalacji.
Często zadawane pytania
Jaka jest różnica między pompami QSZ i QSH?
QSZ to pompa osiowa przeznaczona głównie do zastosowań o bardzo dużym przepływie i niskim podnoszeniu. QSH to pompa mieszana, odpowiednia do zastosowań o dużym przepływie wymagających umiarkowanie wyższego podnoszenia.
Jaki jest zakres przepływu tych pomp?
Dostępny zakres przepływu wynosi około 260 - 2 880 m³/h, w zależności od modelu, podnoszenia i warunków pracy.
Jakie moce silników są dostępne?
Podany zakres mocy to 7,5 - 55 kW. Właściwa moc silnika musi być dobrana zgodnie z wymaganym punktem pracy.
Czy pompa musi pracować całkowicie pod wodą?
Tak. QSZ i QSH to pompy zanurzeniowe i powinny pracować z jednostką pompy zanurzoną do poziomu określonego w instrukcji instalacji.
Czy pompę można dostosować do różnych zasilaczy?
Napięcie, częstotliwość, długość kabla i wymagania sterowania mogą być skonfigurowane zgodnie z projektem. Te wymagania powinny być potwierdzone przed produkcją.
