Pompy typu D Pompy centrifugalne wielostopniowe poziome Woda wysokiego poziomu Odwadnienie przemysłowe i górnicze

opis produktu

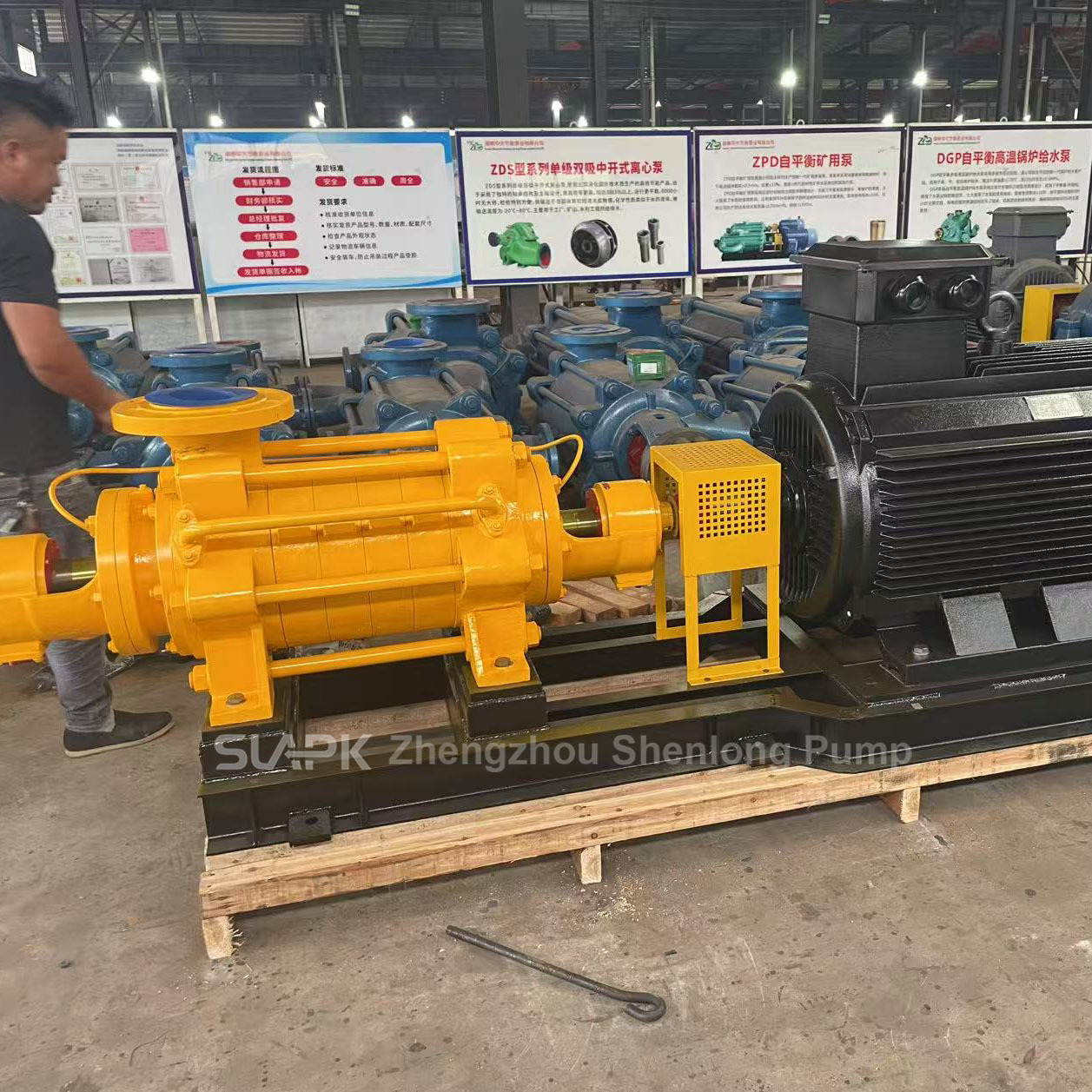

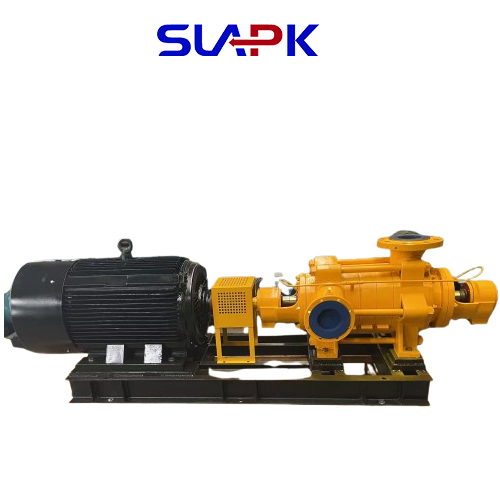

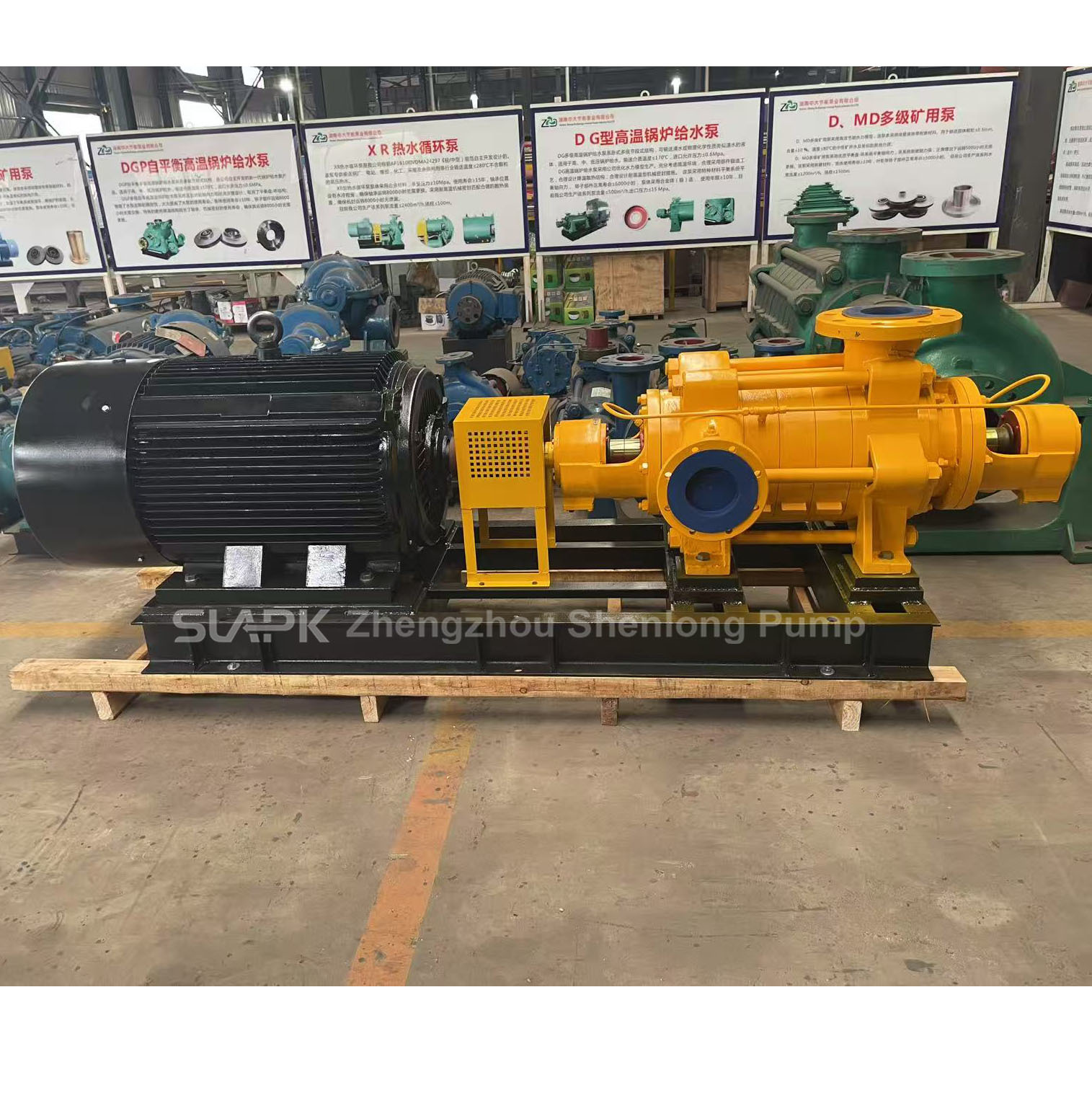

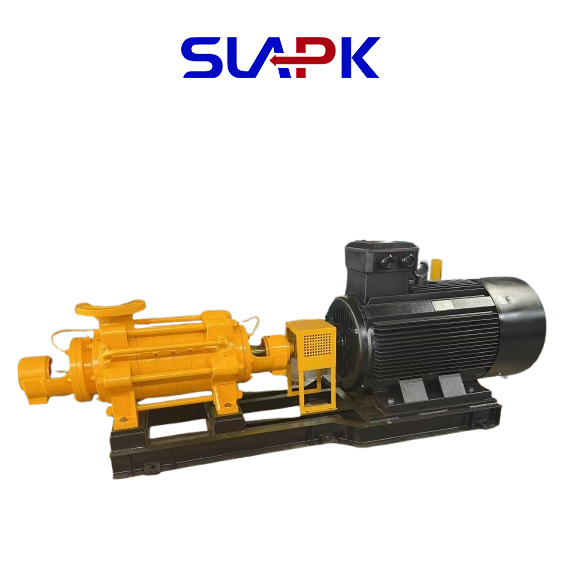

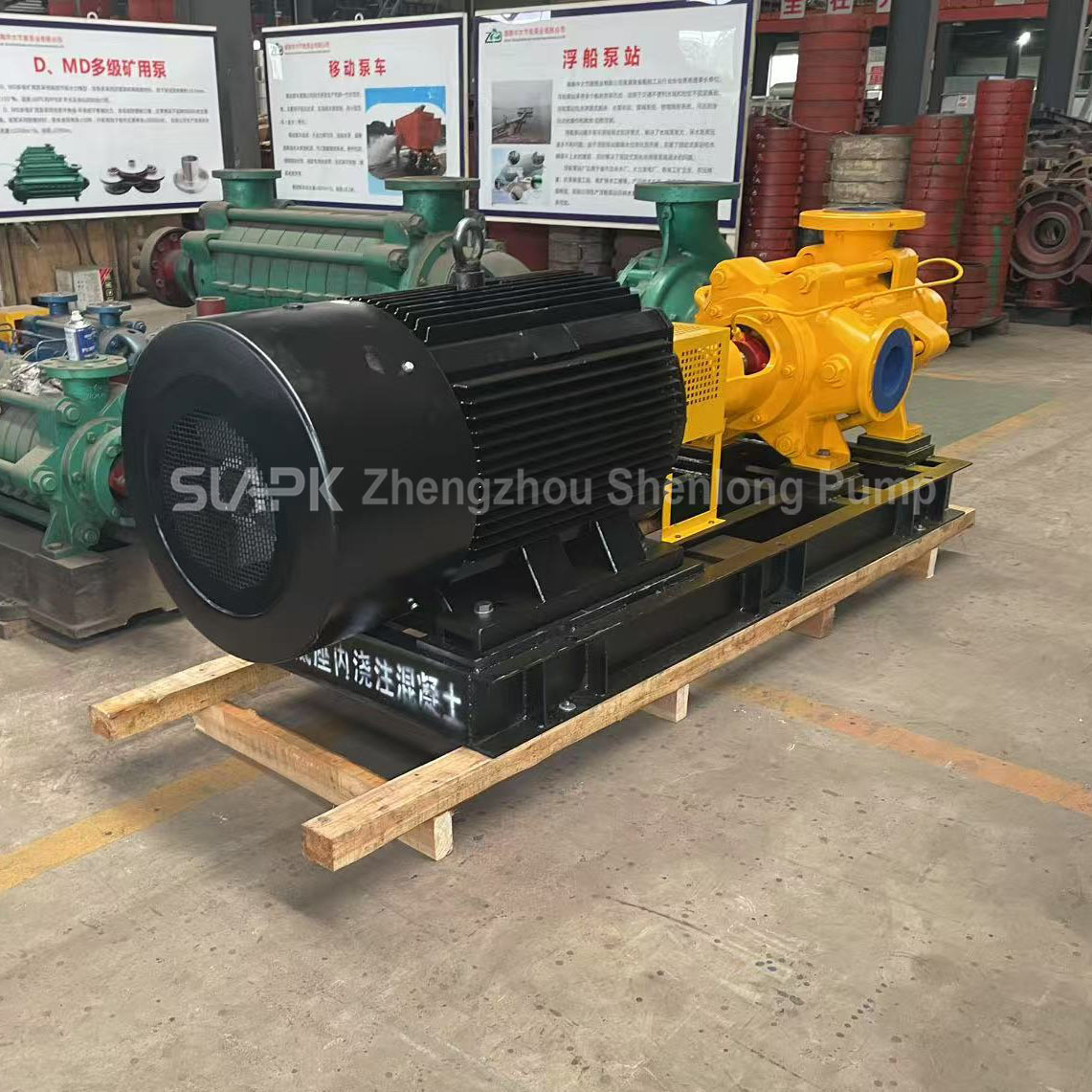

Pompa wodna o wielostopniowej poziomej konstrukcji typu D

Pompy typu D Pompy odśrodkowe wielostopniowe poziomewprowadzić:

Pompa odśrodkowa wieloetapowa pozioma typu D jest specjalistycznym rozwiązaniem zaprojektowanym specjalnie do wodociągów pod wysokim ciśnieniem i drenażu górniczego.Jest wykonana z wysokiej wytrzymałości żelaza elastycznego / stali nierdzewnej, wyposażony w precyzyjnie odlewane obroty i uszczelki mechaniczne zapewniające odporność na korozję, minimalne wycieki i długą żywotność.Z zakresem przepływu obejmującym 10 500 m3/h i maksymalną głowicą do 1500 m, nadaje się do wymagających zastosowań, takich jak odwadnianie kopalni, miejskie zasilanie wodą, systemy cyrkulacji przemysłowej i woda do kotła w elektrowniach.

Wielostopniowa pompa odśrodkowa typu D to pozioma, wielostopniowa, segmentowana pompa odśrodkowa o pojedynczym odsysaniu.Osiąga wysokiego ciśnienia poprzez stopniowe podnoszenie ciśnienia płynu poprzez serię konstrukcji wielu impellerów i dyfuzorówJego podstawowa zasada opiera się na działaniu siły odśrodkowej, z następującym szczegółowym procesem:

skład konstrukcyjny:

Wyrzutnik: wielokrotne etapy w serii, z których obrót każdego etapu jest połączony poprzez wał, generując siłę odśrodkową podczas obrotu.

Dyfuzor: znajduje się przy wyjściu z obrotu, służy do kierowania przepływem płynu do następnego obrotu i odzyskiwania części energii kinetycznej, przekształcając ją w energię ciśnienia.

Sekcja wejściowa, środkowa sekcja, sekcja wyjściowa: Segmentowana struktura umożliwiająca łatwą konserwację i regulację liczby etapów.

Uszczelnienie wału: uszczelnienie mechaniczne lub miękkie uszczelnienie opakowania w celu zapobiegania wyciekom.

Urządzenie równoważne: dysk równoważny lub struktura samowyważająca (w niektórych modelach) w celu zrównoważenia sił osiowych.

Zasada działania pompy typu D obejmuje głównie cztery etapy: etap uruchomienia, etap pracy, etap podciśnienia i etap wyjścia.

Etap uruchomienia: należy upewnić się, że obudowa pompy i rurka wysysająca są w pełni wypełnione wodą.napędzenie obrotowego i wody w szybkim ruchu obrotowym.

Faza działania: gdy obrotowiec wytwarza silną siłę odśrodkową wewnątrz komory pompowej,płyn wewnątrz obrotu jest wyrzucany w kierunku obwodu obrotu wzdłuż przejść przepływu między ostrzami pod działaniem siły odśrodkowejPodczas tego procesu wzrasta zarówno ciśnienie, jak i prędkość płynu.

Etap podciśnienia: Wydzielony płyn jest następnie kierowany do następnego obrotowca, gdzie podlega stopniowemu podciśnianiu, powodując ciągły wzrost ciśnienia płynu.

Etap wyjścia: wreszcie po wieloetapowym odwróceniu od środka ciśnienie i prędkość cieczy są znacznie zwiększone.Następnie jest skierowany w kierunku wyjścia i ostatecznie rozładowany z pompy.

Parametry wydajności pompy typu D (dostosowalne zgodnie z wymaganiami klienta):

Zakres przepływu: 10 ~ 500 m3/h

Odległość głowy: 100 ~ 1500 metrów

Zakres mocy: 15 kW ~ 450 kW

Liczba etapów: 2 ~ 10 etapów (w zależności od warunków pracy)

Średnica wejścia: 50 mm ~ 300 mm

Ciśnienie wyładowania: do 15 MPa

Klasa ochrony: IP54 / IP55

Klasa izolacji: klasa F

Pompy typu D Pompy odśrodkowe wielostopniowe poziomeGłówne zalety:

Wysoka wydajność i oszczędność energii

Przyjmuje zaawansowaną konstrukcję hydrauliczną, zapewniającą wysoką wydajność i niskie zużycie energii, znacząco zmniejszając koszty eksploatacji.

Kompaktna konstrukcja i wygodna konserwacja

Dobrze zintegrowana struktura o niewielkim oddziale, łatwej konserwacji i wsparciu dla szybkiej wymiany zużywanych części, oszczędzając czas konserwacji.

Wysokiej jakości materiały odporne na korozję i zużycie

Kluczowe elementy są wykonane z wysokiej wytrzymałości żeliwa, stali nierdzewnej lub stopów odpornych na zużycie, zdolnych do dostosowania się do złożonych warunków wody i trudnych warunków pracy.

Stabilna eksploatacja, bezpieczna i niezawodna

Wysoka dokładność równowagi dynamicznej, minimalne drgania, niski poziom hałasu, zapewniające bezproblemową ciągłą pracę przez długi czas.


Szeroki zakres zastosowań

nadaje się do transportu czystej wody lub płynów o właściwościach fizycznych i chemicznych podobnych do czystej wody, o temperaturze ≤ 80°C;specjalnie odpowiedni do zastosowań wymagających wysokiego ciśnienia rozładowania.

Parametry pompy typu D: Horyzontalna wieloetapowa pompa odśrodkowa

(Jest to zwykły typ pompy zanurzającej w fabryce pomp Shenlong, wysoka temperatura i 380v / 440v / 480v / 600v / 660v itp. Proszę wybrać typ pompy zanurzającej, która Cię interesuje.)
