Pompa wodna o wielostopniowej poziomej konstrukcji typu D

opis produktu

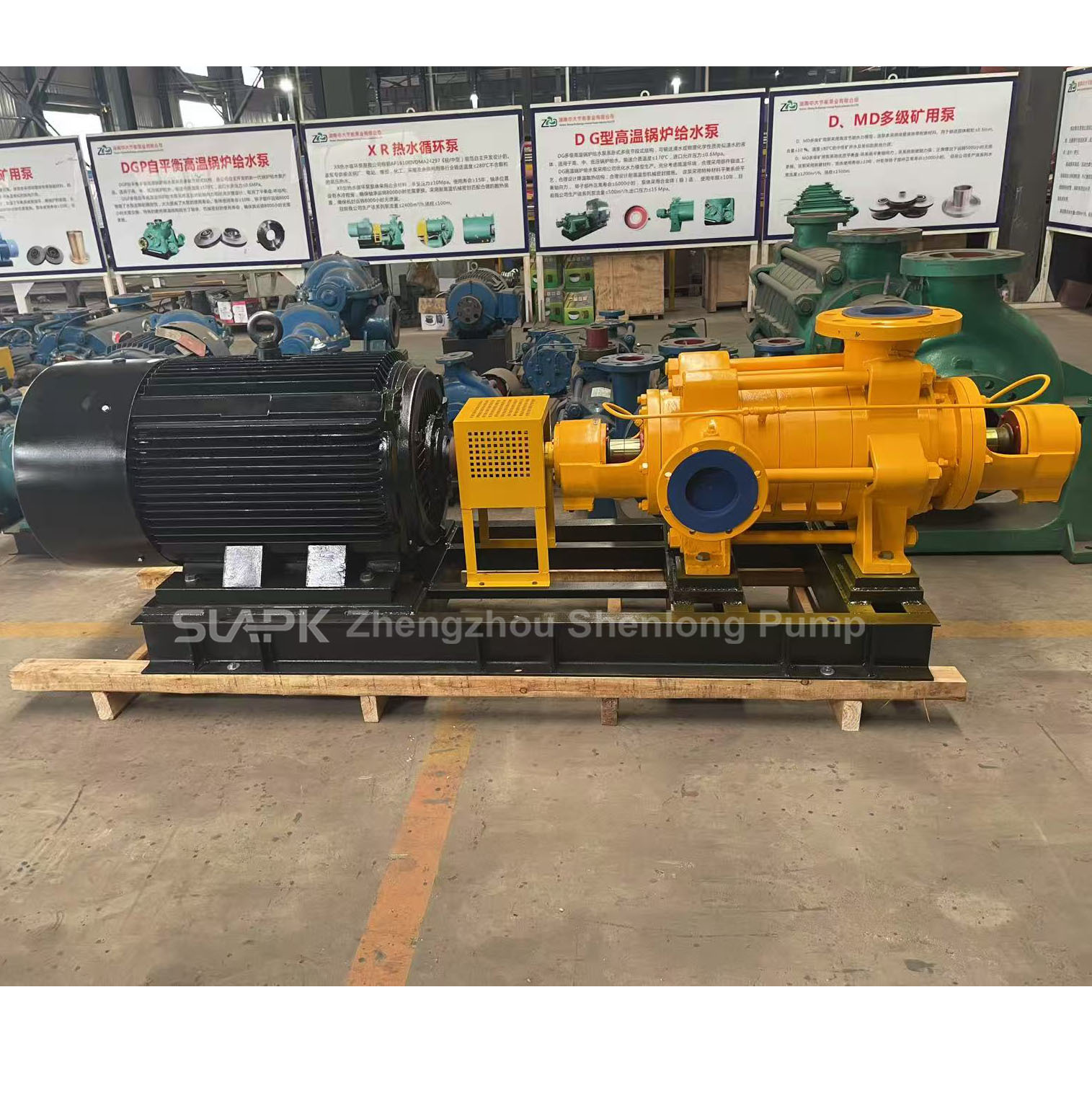

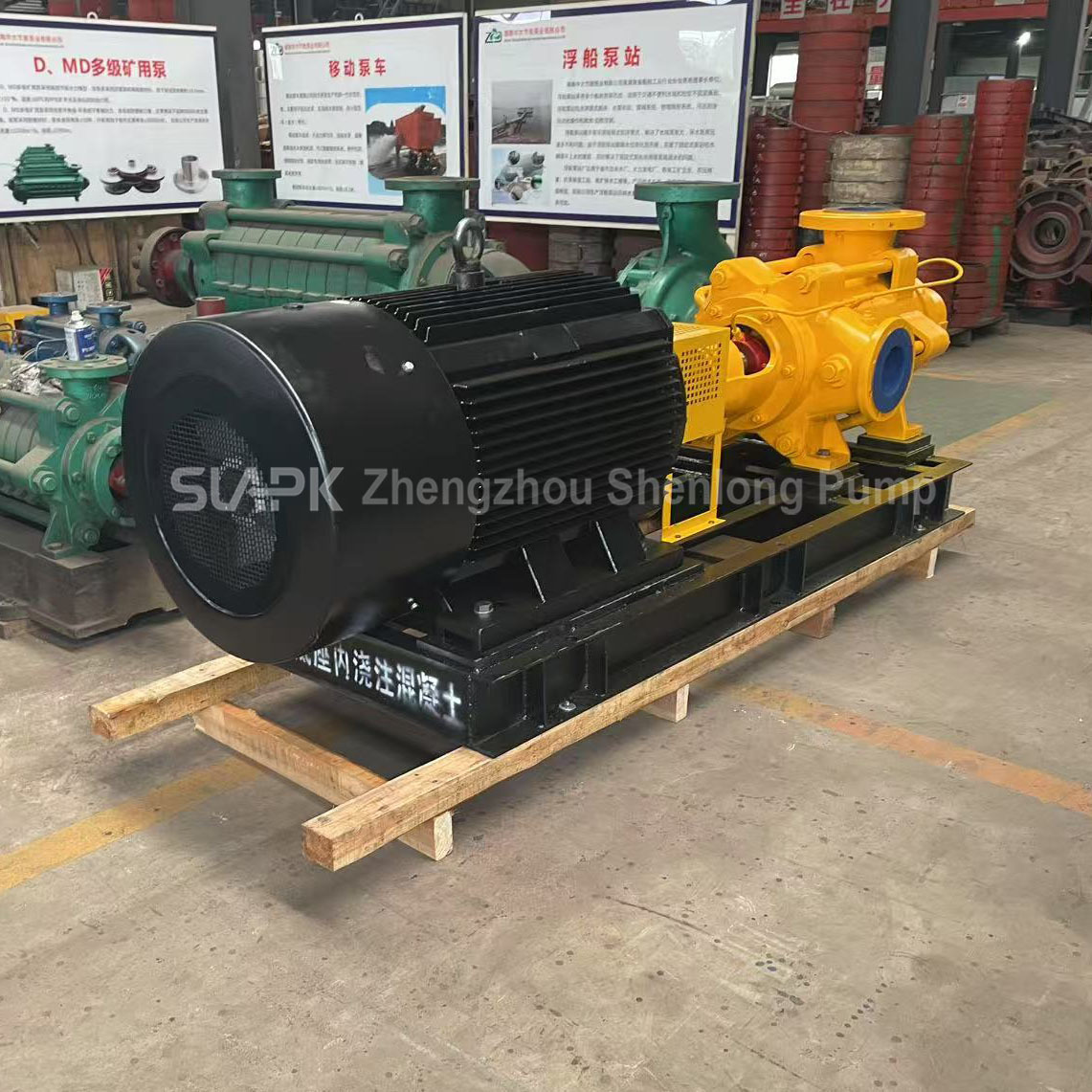

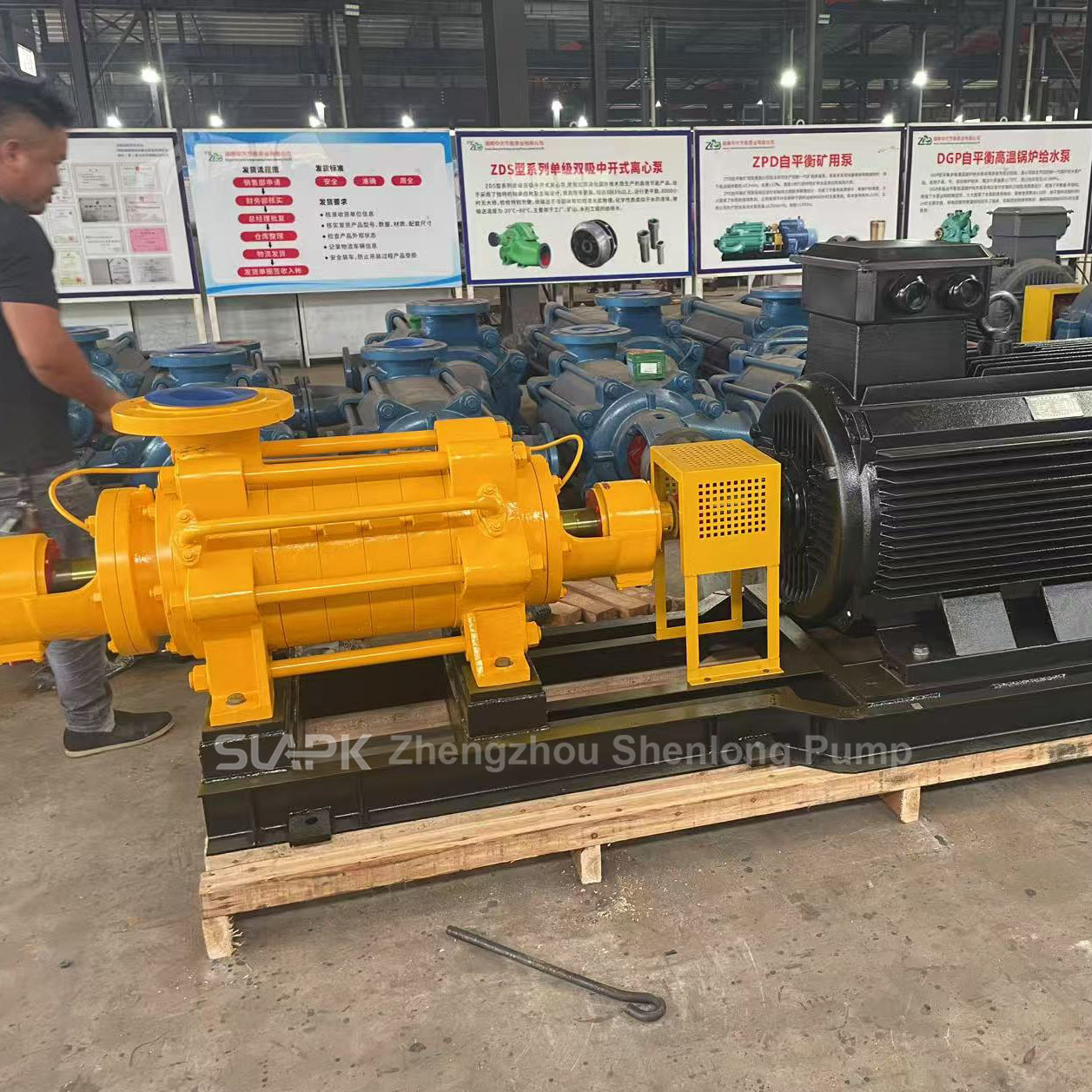

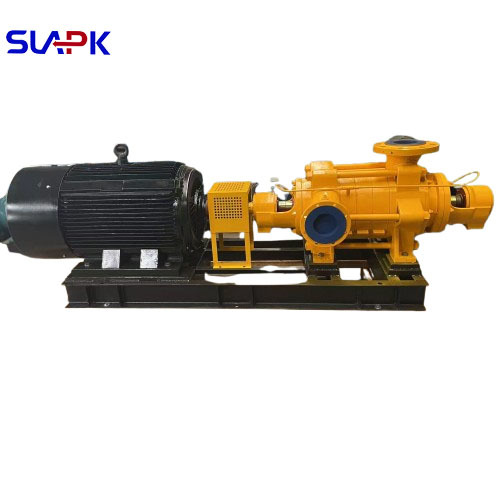

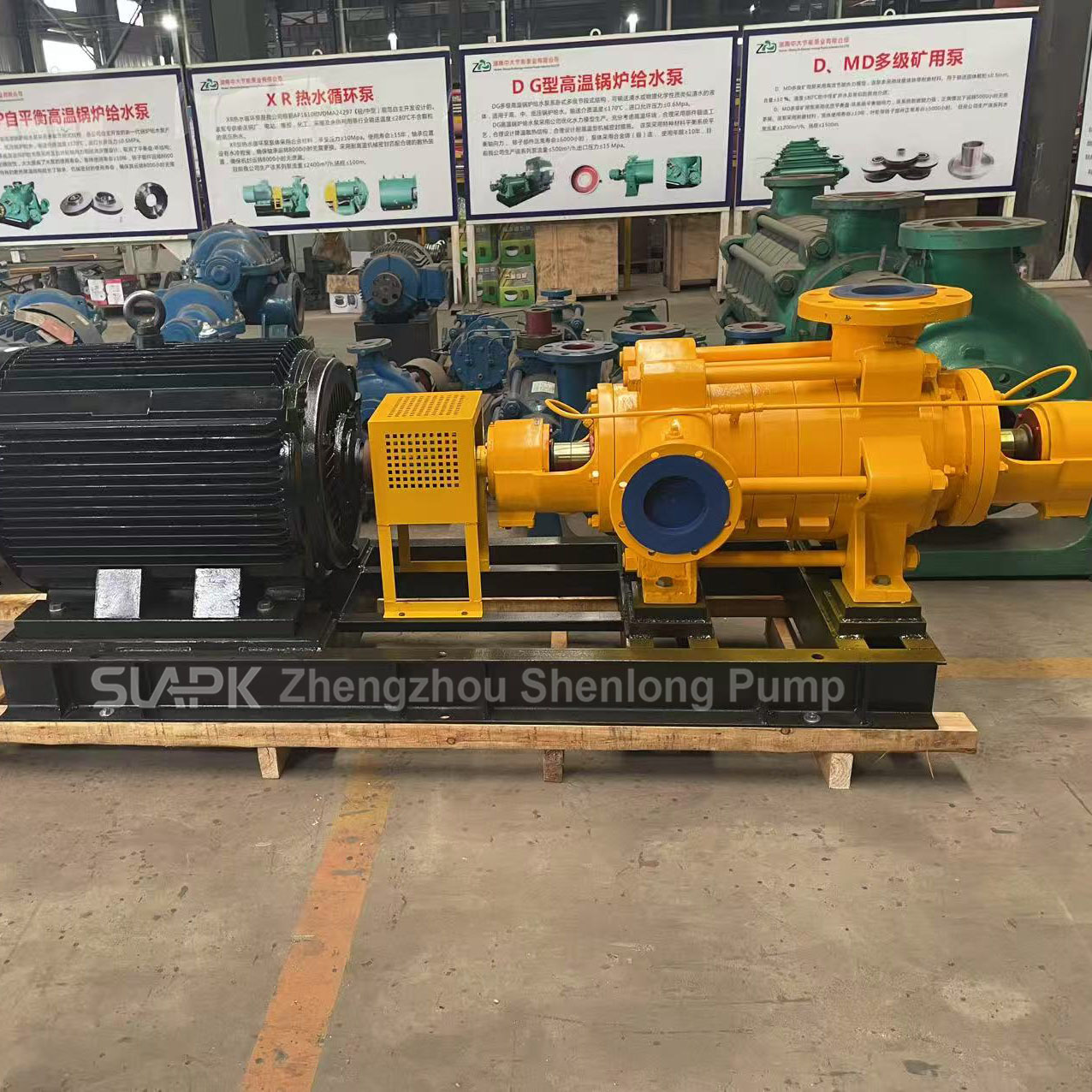

Pozioma, wielostopniowa pompa odśrodkowa typu D do czystej wody - pompa przemysłowa wysokiego podnoszenia

Wprowadzenie do poziomej, wielostopniowej pompy odśrodkowej typu D do czystej wody:

Pozioma, wielostopniowa pompa odśrodkowa typu D to jednostopniowa, wielostopniowa pompa sekcyjna. Jest ona stosowana głównie w przemysłowych i komunalnych systemach zaopatrzenia i odwadniania wody, systemach podnoszenia ciśnienia w budynkach wysokich, nawadnianiu ogrodów, podnoszeniu ciśnienia w ochronie przeciwpożarowej, transporcie wody na duże odległości, systemach grzewczych, instalacjach sanitarnych, a także w podnoszeniu ciśnienia w obiegu zimnej i gorącej wody oraz w urządzeniach (aplikacje wspierające).
 Wirnik wykonany jest z wysokiej jakości żeliwa i zawiera łopatki. Ciecz wpływa do wirnika osiowo z jednej strony. Ze względu na nierówne ciśnienie po obu stronach wirnika, nieuchronnie generowana jest siła osiowa. Siła ta jest przenoszona przez tarczę wyrównawczą. Wirnik przeszedł testy równowagi statycznej podczas produkcji.

Pierścień uszczelniający wykonany jest z żeliwa i ma na celu zapobieganie wyciekowi wody pod wysokim ciśnieniem z powrotem do sekcji wlotowej. Jest on mocowany odpowiednio do segmentu wlotowego i środkowego.

Tarcza wyrównawcza wykonana jest z żeliwa odpornego na zużycie i znajduje się pomiędzy sekcją wylotową a pokrywą tylną. Wraz z pierścieniem wyrównawczym tworzy urządzenie wyrównawcze, które służy do przeciwdziałania siłom osiowym.

Zhengzhou Shenlong Pump Industry to profesjonalny producent wielostopniowych pomp odśrodkowych, z ponad 40-letnim doświadczeniem w badaniach, rozwoju i produkcji pomp wielostopniowych. Firma opiera się na silnych możliwościach technicznych, bogatym doświadczeniu produkcyjnym i kompleksowych metodach testowania, a także na profesjonalnym zespole badawczo-rozwojowym i technikach produkcji.

Zastosowanie poziomej, wielostopniowej pompy odśrodkowej typu D do czystej wody

Zakres zastosowania poziomej, wielostopniowej pompy odśrodkowej typu D

Pozioma, wielostopniowa pompa odśrodkowa typu D przeznaczona jest do wydajnego transportu czystej wody lub innych mediów o podobnych właściwościach fizycznych i chemicznych do wody. Nadaje się do cieczy w zakresie temperatur od -20°C do 80°C, zawierających nierozpuszczalne cząstki stałe o maksymalnym stężeniu objętościowym 0,1% i wielkości cząstek nieprzekraczającej 2 mm.

Typowe zastosowania obejmują:

Komunalne zaopatrzenie i odwadnianie wody

Systemy podnoszenia ciśnienia w budynkach wysokich

Nawadnianie ogrodów

Podnoszenie ciśnienia w ochronie przeciwpożarowej

Transport wody na duże odległości

Systemy ogrzewania, wentylacji i klimatyzacji (HVAC)

Systemy wsparcia urządzeń przemysłowych

Cechy konstrukcyjne poziomej, wielostopniowej pompy odśrodkowej typu D do czystej wody

1. Konstrukcja i konfiguracja pompy

Jednostopniowa, wielostopniowa konstrukcja pompy odśrodkowej segmentowej z poziomym lub pionowym układem portu ssawnego.

Korpus pompy składa się z sekcji wlotowej, sekcji pośrednich (konfigurowanych w zależności od liczby stopni) i sekcji wylotowej, wszystkie połączone śrubami napinającymi.

Obudowy łożysk są instalowane na obu końcach pompy, a liczba stopni wirnika jest dobierana w oparciu o wymagane podnoszenie.

2. Zespół wirnika

Obrotowe elementy obejmują precyzyjnie obrobiony wał pompy, wirniki, tuleje wału i tarczę wyrównawczą. Liczba wirników odpowiada liczbie stopni pompy.

Wszystkie elementy są mocno przymocowane do wału za pomocą klinów i nakrętek blokujących, zapewniając sztywność i integralność konstrukcji wirnika.

3. Łożysko i zarządzanie siłą osiową

Wirnik jest podparty przez łożyska toczne lub łożyska ślizgowe (w zależności od modelu), przy czym łożyska nie są narażone na obciążenia osiowe.

Nacisk osiowy jest kompensowany przez trwały system tarczy wyrównawczej. Wskaźnik zużycia wizualnego jest zainstalowany na końcu pompy w celu monitorowania w czasie rzeczywistym stanu tarczy wyrównawczej.

Pozioma, wielostopniowa pompa odśrodkowa typu D do czystej wody parametry:

(Jest to regularny typ pompy zatapialnej w fabryce pomp Shenlong, wysoka temperatura i 380v/440v/480v/600v/660v itp. Proszę wybrać typ pompy zatapialnej, który Państwa interesuje.)

FAQ

P: Jakie są metody uszczelniania pomp typu D? Jak wybrać?

O: Uszczelnienie mechaniczne: Odpowiednie do wysokich temperatur, wysokiego ciśnienia lub wysokich wymagań dotyczących uszczelniania (np. w przemyśle chemicznym i farmaceutycznym).

Uszczelnienie dławikowe: Niższy koszt, odpowiednie do rutynowych warunków.

P: Czy kierunki wlotu i wylotu pompy typu D mogą być dostosowane?

O: Tak, kierunki wlotu i wylotu pompy typu D (poziome lub pionowe) mogą być regulowane zgodnie z Państwa rzeczywistymi wymaganiami instalacyjnymi.

P: Jak wybrać odpowiedni typ pompy?

O: Proszę podać swoje warunki pracy, medium, napięcie, a nasi inżynierowie polecą Państwu najbardziej odpowiednią pompę. Nasz e-mail to enquiry02@apkpump.com, nasz Whatsapp to +86 17537187726.Jeśli mają Państwo jakieś wymagania dotyczące produktu, prosimy o kontakt.
