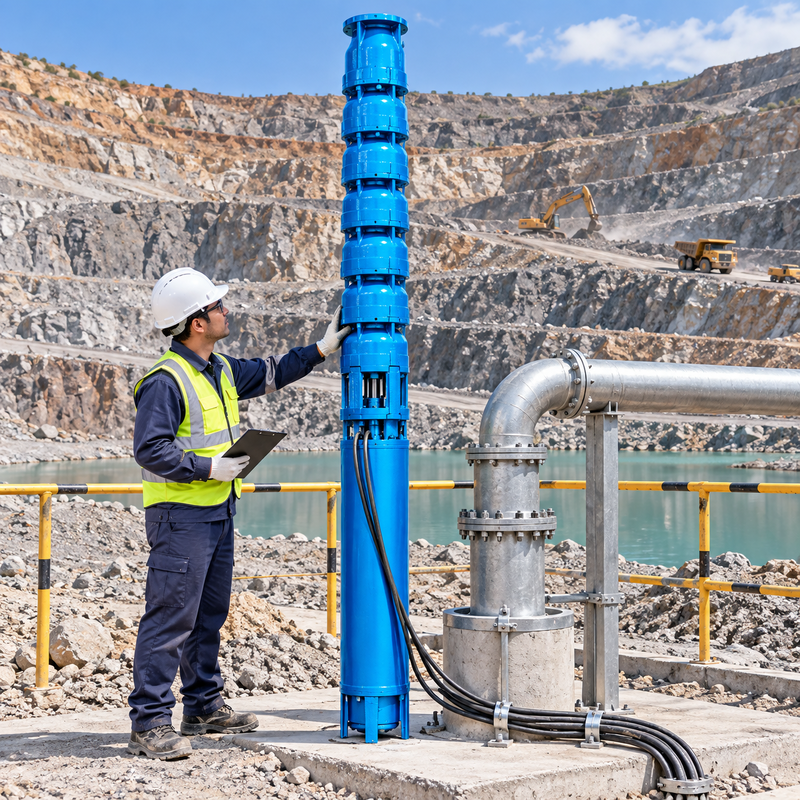

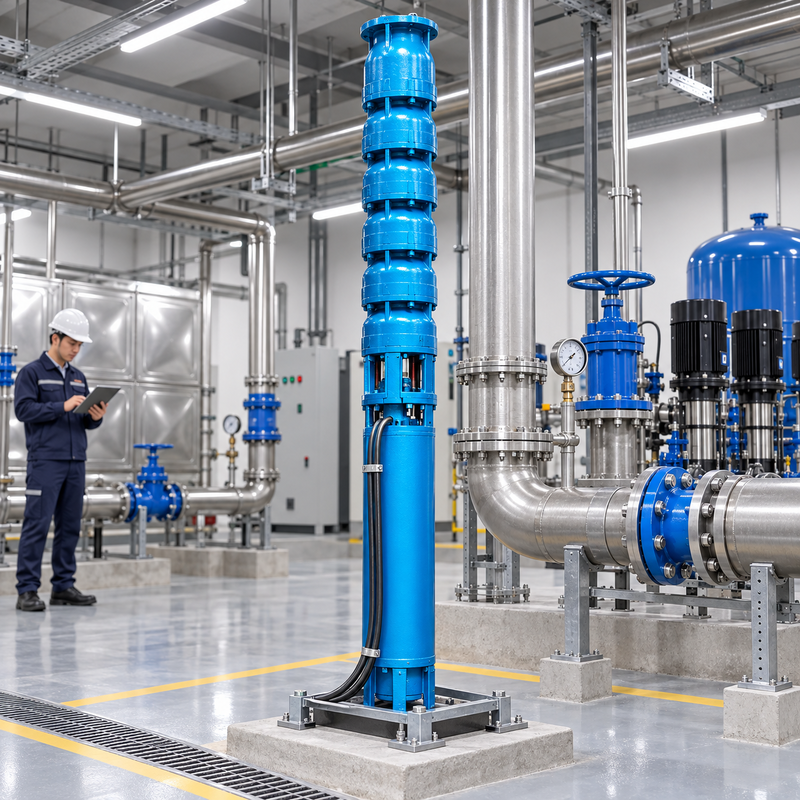

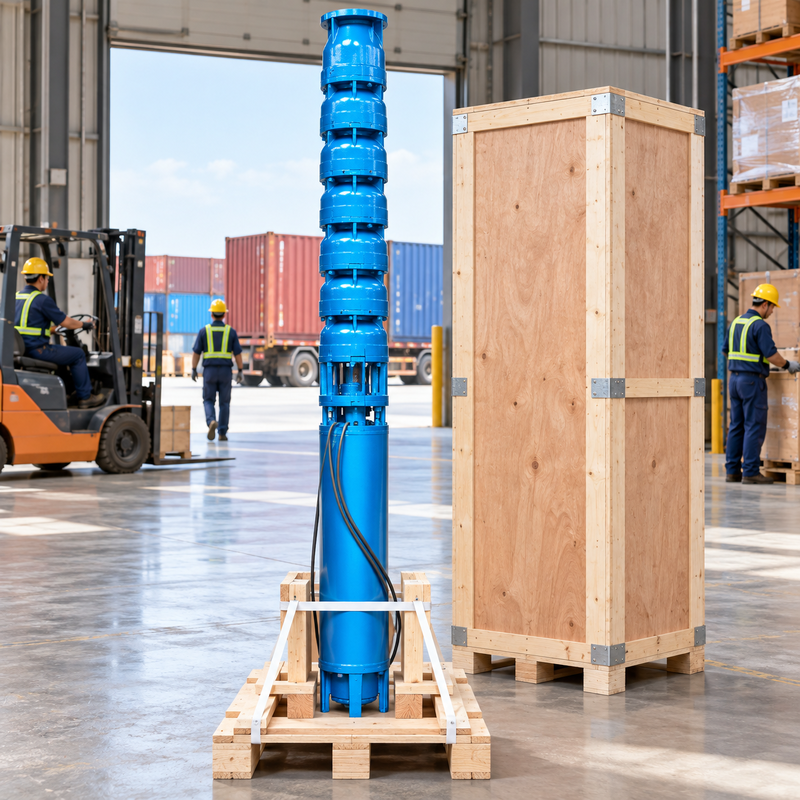

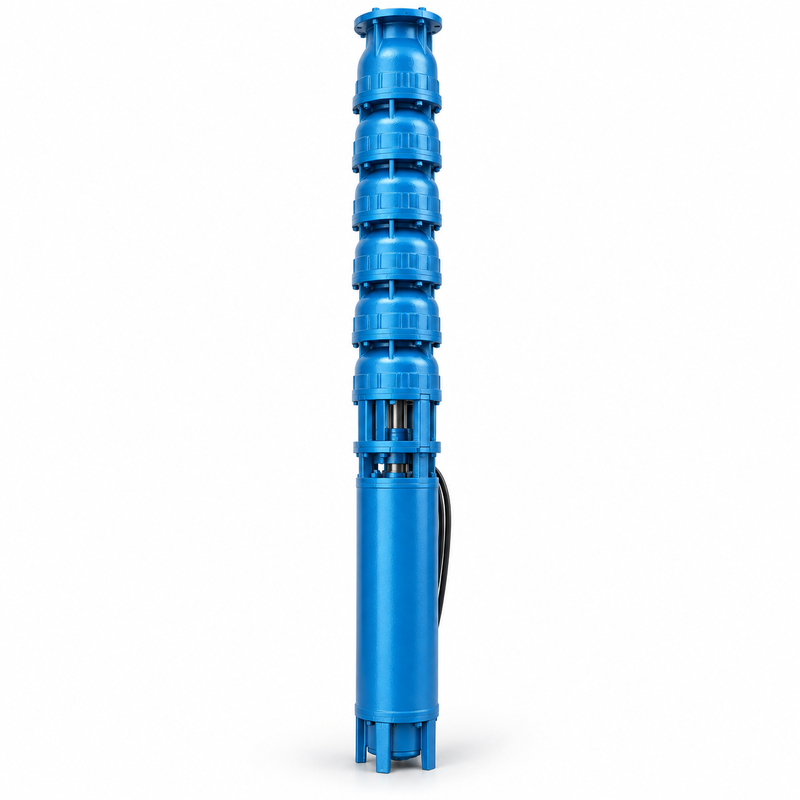

Pompa głębinowa do studni 22kW z głowicą 72-108m i wylotem 3-calowym do wydobycia z odwiertu

SLAPK 200QJ50-90/6 to pompa zanurzalna o mocy 22 kW z zakresem przepływu katalogu 46 54 m3/h, zakresem głowicy 72 108 m i 3 cali wyjściem.

Ten model można rozważyć do wydobycia odwiertów, zasilania i systemów podwyższonego magazynowania wymagających większej głowicy niż model z niższą głowicą przy podobnym przepływie.

Wyższy wymóg głowicy może wynikać z niższego dynamicznego poziomu wody, wyższego punktu dostawy, większych strat w rurociągach lub wymaganego ciśnienia w miejscu przeznaczenia.Wymóg całego układu należy sprawdzić w stosunku do krzywej wydajności pompy.

• Wyższa głowa w tym samym zakresie przepływu katalogu:W porównaniu z 200QJ50-60/4 model ten ma taki sam zakres przepływu, ale wyższy zakres głowicy.
• Konfiguracja silnika 22 kW:Przed wyborem panelu sterującego i kabla zasilającego należy sprawdzić zasilacz, wymagania dotyczące uruchomienia i ustawienia ochrony.Samo zasilanie silnika nie decyduje o mocy wodyWydajność hydrauliczna zależy od konfiguracji pompy i punktu pracy.
• 3-calowe gniazdo:Wielkość wylotu stanowi odniesienie do planowania połączenia, potwierdzając standard połączenia, ciśnienie w rurze, straty tarcia i układ zaworów dla całej instalacji.
• Wybór na podstawie warunków eksploatacji:Użyj dynamicznego poziomu wody przy obliczaniu wymaganej głowicy, uwzględniając zmiany poziomu wody podczas pompowania, wysokość dostawy oraz wszelkie wymagane ciśnienie w punkcie rozładowania.

Jeżeli warunki płynu i instalacji są odpowiednie, można rozważyć stosowanie tego modelu do:

• Wydobycie wody z odwiertów do przechowywania podwyższonego
• Zaopatrzenie rolnicze w nawadnianie
• Systemy wodociągowe przemysłowe
• Zaopatrzenie w wodę na obszarach wiejskich i lokalnych
• Przeniesienie z studni do zbiornika z znaczącą wysokością lub oporem rurowym

W przypadku urządzeń nawadniających pod ciśnieniem należy uwzględnić wymagane ciśnienie robocze urządzenia w obliczeniu całkowitej głowicy.

Obydwa modele mają rozmiar katalogu 3 cali. Wybierz model, którego zweryfikowana krzywa pasuje do wymaganego punktu pracy. Większy silnik nie jest automatycznie lepszym wyborem.

Proszę podać:

• Wymagany przepływ rozładowania
• Statyczne i dynamiczne poziomy wody z studni
• Wysokość dostawy w stosunku do poziomu wody pompowej
• Długość rury, średnica wewnętrzna i materiał
• Zawory, łokcie i inne znaczące ograniczenia
• Wymagane ciśnienie w miejscu przeznaczenia
• Wewnętrzna średnica studni
• Temperatura wody i istotne informacje dotyczące jakości wody
• napięcie, częstotliwość i faza w miejscu
• Planowane godziny pracy i metoda kontroli

W przypadku wymogu bliskiego 50 m3/h przy 90 m całkowitej głowicy dynamicznej przed złożeniem zamówienia należy przedłożyć punkt pracy do sprawdzenia w stosunku do krzywej specyficznej dla danego modelu.

Potwierdź faktyczne materiały nadwozia pompy, obrotowca i wału dla wody pompowanej.zatwierdzenie wody pitnej lub przydatność do płynów ścierających.

Przed instalacją należy zweryfikować całkowite wymiary zespołu, minimalną średnicę studni, wymagania dotyczące zanurzenia i chłodzenia.długość kabla i warunki montażu.

Czym ten model różni się od 200QJ50-60/4?

200QJ50-90/6 wykorzystuje silnik o mocy 22 kW i ma zasięg głowicy katalogu 72 ‰ 108 m. 200QJ50-60/4 wykorzystuje silnik o mocy 15 kW i ma zasięg głowicy 48 ‰ 72 m. Oba wykazują zakres przepływu 46 ‰ 54 m3/h.

Czy głowica o wysokości 108 m oznacza, że może być zainstalowana w dowolnej studni o wysokości 108 m?

Głowa pompy i głębokość instalacji są różnymi specyfikacjami. Wybór zależy od dynamicznego poziomu wody, wysokości dostawy, strat i ciśnienia rozładowania.Dopuszczalna głębokość instalacji musi być sprawdzana oddzielnie.

Czy może dostarczać 54 m3/h przy 108 m?

Nie można tego wywnioskować z zakresów katalogu.

Czy może dostarczać system nawadniania pod ciśnieniem?

Należy uwzględnić wymagane ciśnienie, wysokość i straty rurociągów urządzenia nawadniającego w obliczeniu cła.

Czy jest wyposażony w silnik 380V, 50Hz?

Konfiguracja elektryczna musi być potwierdzona w dokumentacji motorowej i nie należy zakładać napięcia ani częstotliwości wyłącznie z oznaczenia modelu.

Wyślijcie docelowy przepływ i głowę, informacje o studni, szczegóły o rurze, jakość wody i dostępne zasilanie elektryczne.

W celu ustalenia prawidłowej konfiguracji i zakresu dostaw należy określić wymaganą ilość, długość kabla, urządzenia sterujące i miejsce dostawy.

Skontaktuj się z SLAPK w celu uzyskania oferty dla pompy zanurzalnej 200QJ50-90/6.
