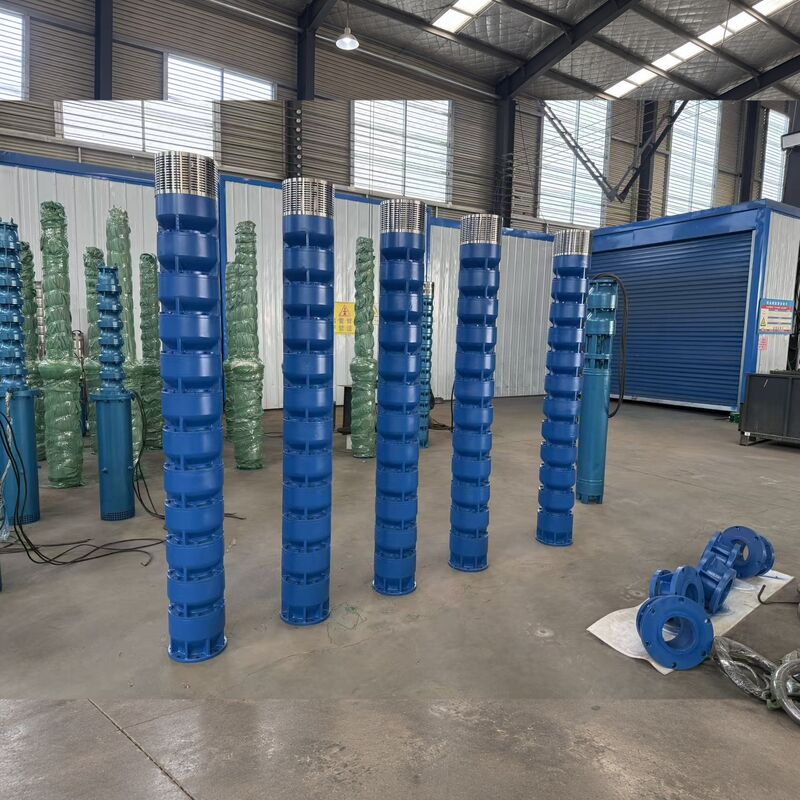

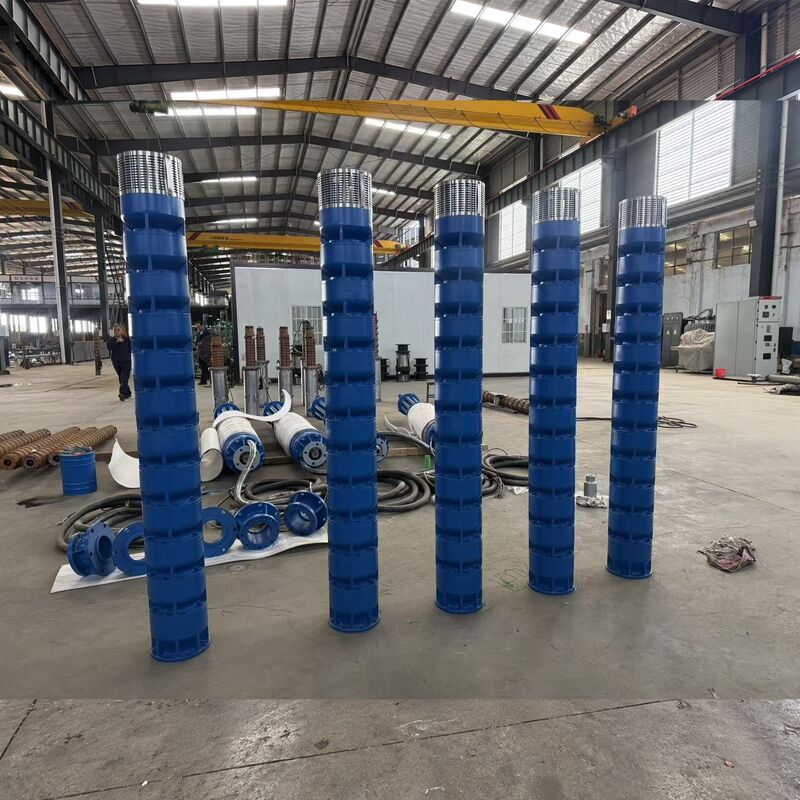

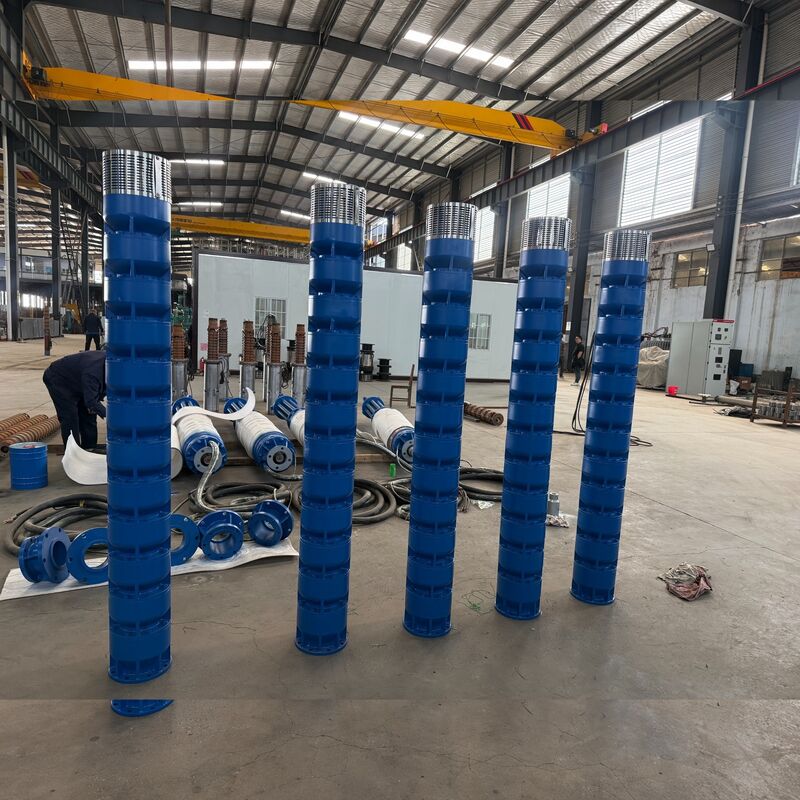

Model 400QJH210-300-300KW to wysokociśnieniowa, wielostopniowa pompa głębinowa zanurzeniowa, zaprojektowana specjalnie do odwadniania kopalń boksytu, drenażu kopalń i innych wymagających zastosowań przemysłowych związanych z podnoszeniem wody, wymagających dużej wysokości podnoszenia.

Skonfigurowana do zasilania trójfazowego 3000V, 50Hz z mocą znamionową silnika 300kW, jednostka ta łączy w sobie korpus pompy ze staliwa o wysokiej wytrzymałości, wirniki ze stali nierdzewnej i konstrukcję silnika ze stali nierdzewnej. Dobór materiałów zapewnia niezawodną wydajność mechaniczną, jednocześnie zwiększając trwałość komponentów w trudnych warunkach podziemnych i zanurzonych.

Pompa może być instalowana w szybach kopalnianych, odwiertach, studzienkach lub dedykowanych studniach drenażowych, skutecznie transportując wodę gruntową i zgromadzoną wodę kopalnianą do osadników powierzchniowych, systemów uzdatniania lub wyznaczonych punktów zrzutu.

Infiltracja wód gruntowych, opady deszczu i gromadzenie się wody procesowej na terenach wydobycia boksytu wymagają skutecznego odwadniania w celu ochrony sprzętu produkcyjnego, utrzymania dróg dostępu i wspierania ciągłych operacji wydobywczych.

• Odwadnianie kopalń odkrywkowych boksytu
• Drenaż kopalń podziemnych boksytu
• Usuwanie wody z szybów kopalnianych
• Kontrola poziomu wód gruntowych
• Podnoszenie wody z głębokich odwiertów
• Ciągły drenaż obszaru kopalni
• Drenaż awaryjny po intensywnych opadach deszczu lub napływie wody
• Transport czystej wody wokół obiektów przetwórstwa minerałów
• Inne projekty zaopatrzenia w wodę i drenażu przemysłowego o wysokiej wysokości podnoszenia

W zależności od wymagań projektu, kompletny system pompowy może obejmować:

• Szafa sterownicza pompy wysokiego napięcia
• Odpowiedni łagodny rozruch lub sprzęt rozruchowy wysokiego napięcia
• Zabezpieczenie przed zanikiem fazy, przeciążeniem, zwarciem i podnapięciem
• Monitorowanie temperatury silnika
• Automatyczna kontrola poziomu wody
• Zawór zwrotny, zawór odcinający i manometr
• Rury podnoszące i połączenia wysokociśnieniowe
• Wysokonapięciowy kabel zasilający do pomp zanurzeniowych
• Pompa rezerwowa lub jednostka drenażowa awaryjna

Dokładna analiza wody jest niezbędna przed ostatecznym doborem pompy. Woda kopalniana zawierająca wysokie stężenia piasku, cząstek ściernych, chlorków, kwasów, zasad lub innych substancji korozyjnych może wymagać ulepszonych materiałów dla wirników, korpusów stopni, wałów, elementów złącznych i elementów uszczelniających.

• Wymagana wydajność i całkowita wysokość podnoszenia
• Głębokość odwiertu, średnica wewnętrzna i głębokość instalacji
• Poziomy wody statycznej i dynamicznej
• Długość rurociągu, średnica i różnica wysokości
• Temperatura i pH cieczy
• Stężenie chlorków i inne składniki korozyjne
• Zawartość piasku, wielkość cząstek i stężenie ciał stałych
• Dostępne napięcie, częstotliwość i metoda rozruchu
• Wymagane godziny pracy dziennie
• Długość kabla i odległość do szafy sterowniczej
• Wymagania dotyczące pompy rezerwowej i automatyki

Przede wszystkim do odwadniania kopalń boksytu, drenażu kopalń, kontroli poziomu wód gruntowych, podnoszenia wody z głębokich odwiertów i innych zastosowań przemysłowych wymagających dużej wydajności i dużej wysokości podnoszenia.

Wydajność referencyjna wynosi 210m³/h przy wysokości podnoszenia referencyjnej 300m. Rzeczywiste punkty pracy muszą zostać zweryfikowane w stosunku do krzywych systemu, strat w rurociągu i zmian dynamicznego poziomu wody.

Skonfigurowana do zasilania trójfazowego 3000V, 50Hz z silnikiem 300kW. Urządzenia sterownicze wysokiego napięcia, systemy rozruchowe i kable muszą być zaprojektowane zgodnie z warunkami zasilania na miejscu.

Wirniki są wykonane ze stali nierdzewnej, z doborem konkretnego gatunku w zależności od pH, stężenia chlorków i korozyjności wody kopalnianej.

Przydatność zależy od stężenia, wielkości cząstek i twardości ciał stałych. Woda o wysokiej zawartości piasku lub cząstek ściernych wymaga oddzielnej oceny zużycia i może wymagać ulepszonych materiałów lub zmodyfikowanych konfiguracji hydraulicznych.

Jednostka może być skonfigurowana do ciągłego drenażu. Ostateczne limity pracy zależą od chłodzenia silnika, głębokości instalacji, zmienności poziomu wody, temperatury cieczy oraz wybranych systemów monitorowania i zabezpieczeń.

Tak. Wysokonapięciowe kable do pomp zanurzeniowych, szafy sterownicze, sprzęt rozruchowy, sterowanie poziomem wody i funkcje zabezpieczenia silnika mogą być skonfigurowane dla określonych głębokości odwiertów i lokalnych systemów elektrycznych.
