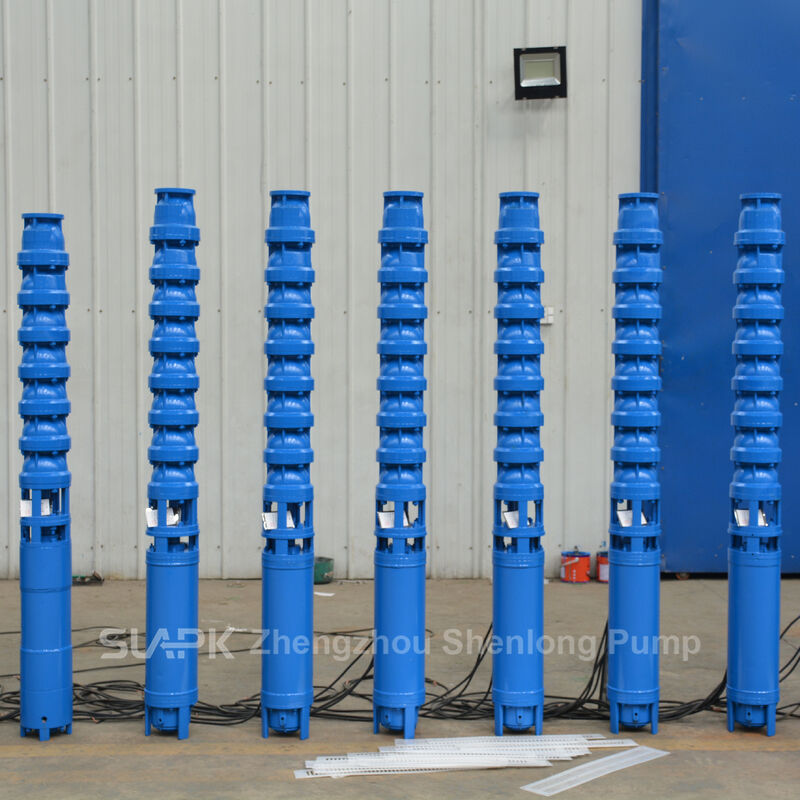

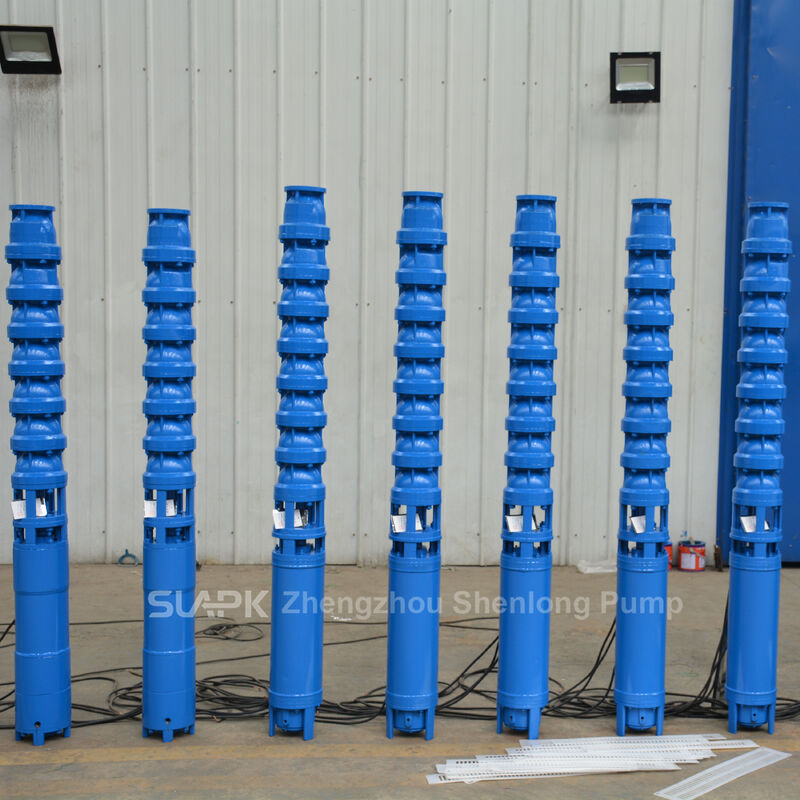

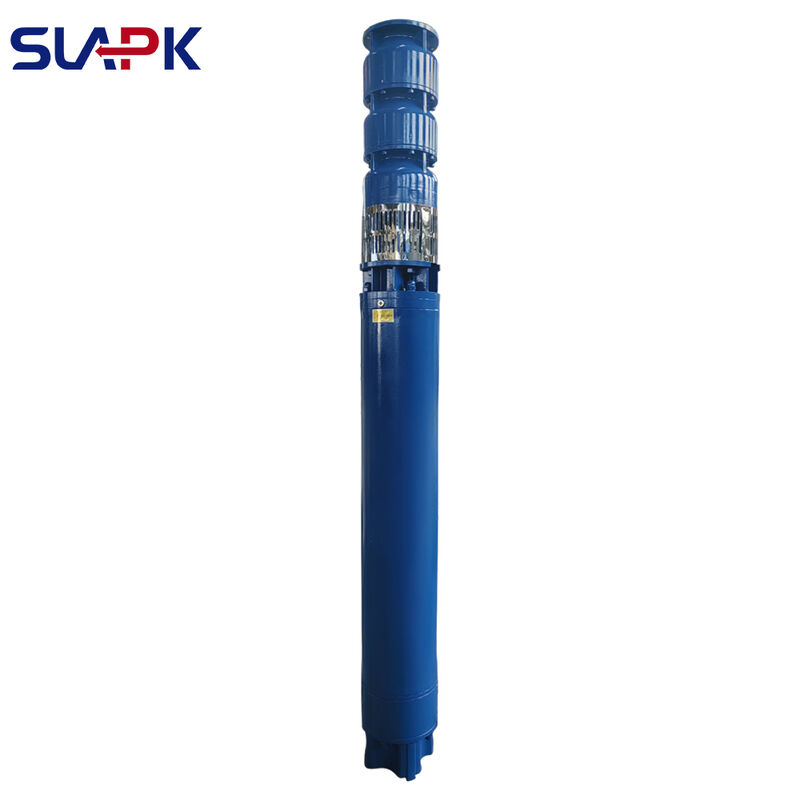

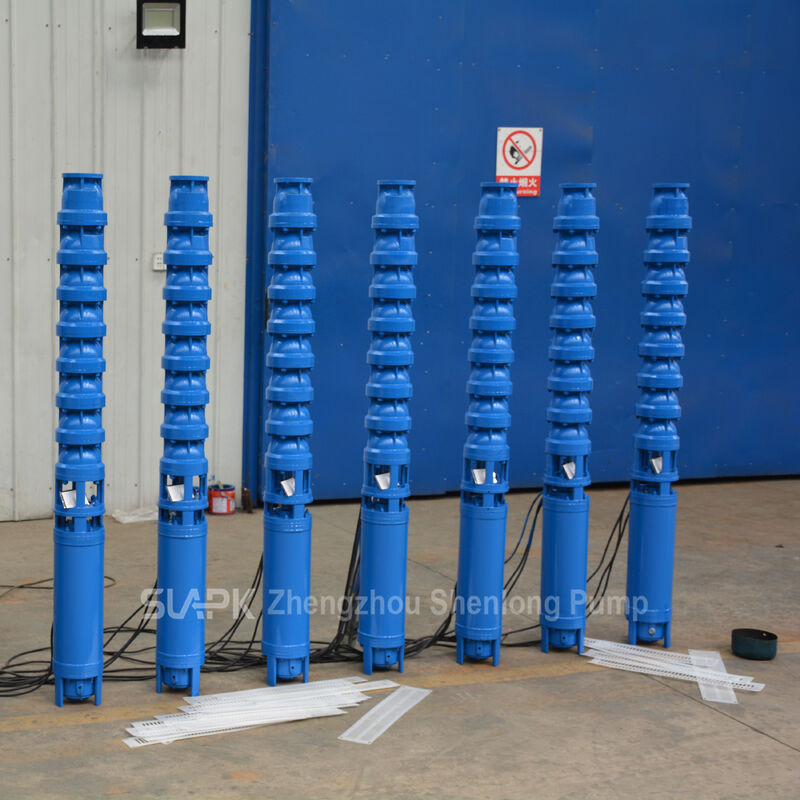

200QJ65-90 Wlewana woda z żelaza podwodnego
200QJ65-90 to wysokiego przepływu, wysokiej głowicy odlewane żelazo pompy wiertnicze przeznaczone do wydobycia wody z głębokich studni, nawadniania rolniczego i przemysłowych projektów wodociągowych.Korpus pompy i silnik działają poniżej poziomu wody, zmniejszając powierzchnię instalacyjną i unikając ograniczeń głowicy ssania związanych z pompami powierzchniowymi.Jego trwała konstrukcja z żeliwa i silny silnik trójfazowy sprawiają, że nadaje się do ciągłego podnoszenia i przenoszenia wody.
Specyfikacje techniczne
| Nazwa produktu |
Pompa do studni zanurzalna z żeliwa |
| Model |
200QJ65-90 |
| Przepływ nominalny |
65 m3/h |
| Głowa znamionowa |
90m |
| Moc silnika |
27 kW |
| Napęd nominalny |
380 V |
| Częstotliwość |
50 Hz |
| Faza |
Trzy fazy |
| Prąd nominalny |
65.4A |
| Prędkość nominalna |
3000 obr./min |
| Średnica rozładowania |
100 mm |
| Efektywność nominalna |
76% |
| Materiał nadwozia pompy |
Żelazo odlewane |
| Instalacja |
Instalacja pionowa pod wodą |
| Stosowana norma |
GB/T 2816-2014 |
Powyższe specyfikacje opierają się na tablicy nazwy produktu.Proszę potwierdzić dane techniczne przed zamówieniem.
Cechy produktu
- Wysoki przepływ i wysoka głowa:Połączenie nominalnego przepływu 65 m3/h i głowicy 90 m sprawia, że pompa jest odpowiednia do podnoszenia wody z głębokich studni, nawadniania dużych obszarów oraz dostarczania wody na średnie i długie odległości.
- Trwałe konstrukcje z żeliwa:Korpus pompy z żeliwa zapewnia wysoką wytrzymałość mechaniczną do użytku w dołach wiertniczych, zbiornikach, zbiornikach magazynowych i ogólnych instalacjach przemysłowych.
- Mocny silnik o mocy 27 kW:Pompa jest wyposażona w trójfazowy silnik o mocy 27 kW, 380 V, 50 Hz, zapewniający stabilną moc do ciągłego zasilania wodą.
- Operacja podwodna:Pompa działa bezpośrednio w wodzie i nie wymaga długiego układu wysysającego, co zmniejsza powierzchnię instalacyjną na poziomie podłogi i eliminuje konwencjonalne ograniczenia wysysowe.
- 100 mm Wylot:Połączenie rozładowania 100 mm jest odpowiednie do dostarczania dużej objętości wody i może być dopasowane do odpowiednich rur podnoszących, zaworów awaryjnych i urządzeń sterujących.
- Elastyczna konfiguracja:Wybór pompy może opierać się na średnicy otworu, głębokości studni, dynamicznym poziomie wody, odległości dostarczania, zasilaniu i wymaganej całkowitej głowicy.
Wnioski
- Wydobycie wody głębinowej i wody gruntowej
- Nawadnianie gruntów rolnych, sadów i szklarni
- Zaopatrzenie w wodę do procesów przemysłowych i do obwodów
- Komunalne i wiejskie systemy wodociągowe
- Wypełnianie zbiornika, zbiornika i wieży wodnej
- Spryskiwacze i systemy nawadniania kroplowego
- Zaopatrzenie w wodę w budownictwie i górnictwie
- Zaopatrzenie w wodę w gospodarstwach hodowlanych i krajobrazowych
Warunki eksploatacji
Pompę zaleca się stosować do czystej wody lub płynów o podobnych właściwościach fizycznych i chemicznych.przed zamówieniem podać informacje dotyczące jakości wody.
Przed uruchomieniem należy potwierdzić, że średnica otworu jest wystarczająca do montażu, wymagany punkt pracy znajduje się w zalecanym zakresie pracy,i dostępne napięcie i częstotliwość pasują do tablicy motoraNależy utrzymać odpowiedni przepływ wody wokół silnika, aby zapewnić odpowiednie chłodzenie podczas pracy.
Przewodnik do wyboru pompy
W celu dokładnego wyboru pompy proszę podać:
- Wymagana przepływność
- Wymagana całkowita głowica dynamiczna
- Średnica otworu i głębokość odwiertów
- Poziom wody statyczny i dynamiczny
- Odległość dostawy i średnica rury
- Jakość wody i zawartość piasku
- Dostępne napięcie i częstotliwość
- Wymagana długość kabla
- Codzienne godziny pracy
- Ilość zamówienia
Całkowita głowica dynamiczna powinna obejmować pionową wysokość podnoszenia, straty z powodu tarcia rur, straty poprzez armatury i zawory oraz wymagane ciśnienie wyjściowe.
Instrukcje instalacji
Przed instalacją należy sprawdzić nadwozie pompy, izolację kabli, elementy mocujące i elementy obracające.Nigdy nie podnoś pompy ani nie zawieszaj jej przez kabel elektryczny.
Należy zainstalować pompę pionowo i dopasować zawory kontrolne zgodnie z głębią studni i warunkami rurociągu.ochrona przed wyciekiem i obroną przed suchym przepływemPo początkowym uruchomieniu należy sprawdzić prąd roboczy, przepływ wyjściowy, ciśnienie, wibracje i hałas przed rozpoczęciem ciągłej pracy.
Utrzymanie
Regularnie sprawdzać przewody, końcówki elektryczne, połączenia rurociągów i zawory kontrolne.występuje wibracja lub hałas.
W przypadku wody zawierającej piasek, skrócić interwał kontroli i sprawdzić, czy obrotowe, elementy kierownicze i łożyska nie ulegają zużyciu.przed przechowywaniem czyszczyć i sprawdzić izolację.
Częste pytania
- Czy ta pompa może być zainstalowana w studni o głębokości 90 metrów?
Nie można określić dopuszczalnej głębokości studni tylko z zastosowaniem głowicy znamionowej, w obliczeniach należy uwzględnić dynamiczny poziom wody, wysokość zrzutu, straty w rurociągu i wymagane ciśnienie wyjścia.
- Czy pompa może obsłużyć wodę piaszczastą?
Wysoka zawartość piasku może przyspieszyć zużycie obrotowych, elementów kierowniczych i łożysk.
- Czy są dostępne inne napięcia?
Konfiguracja tablicy oznaczeniowej wynosi 380 V, 50 Hz i trzyfazy.
- Jak mogę uzyskać dokładną cenę?
Należy podać wymagany przepływ, głowę, średnicę otworu, głębokość studni, napięcie, długość kabla, jakość wody, ilość zamówienia i miejsce dostawy.
