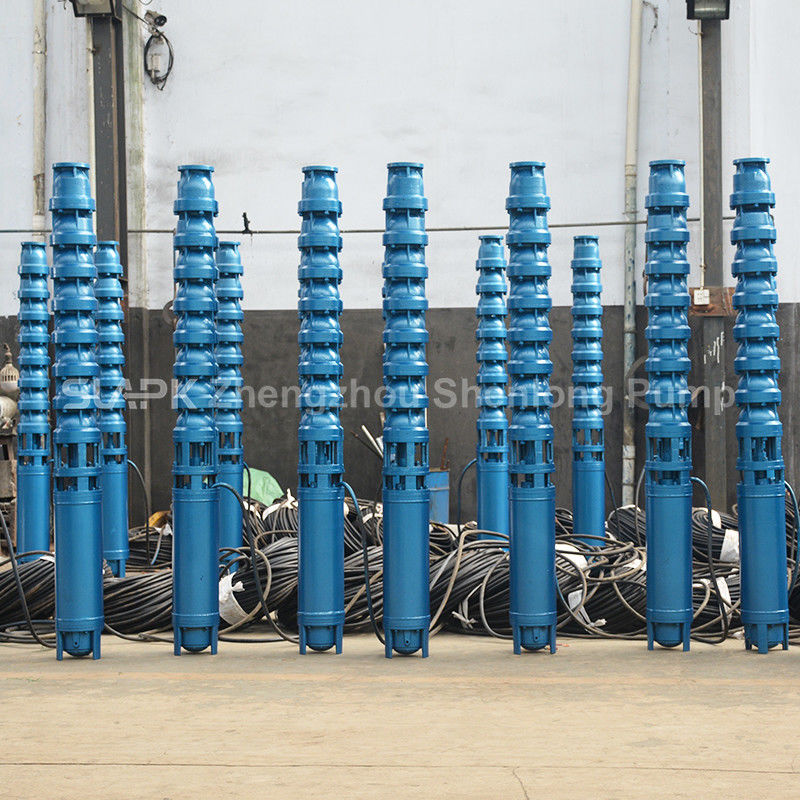

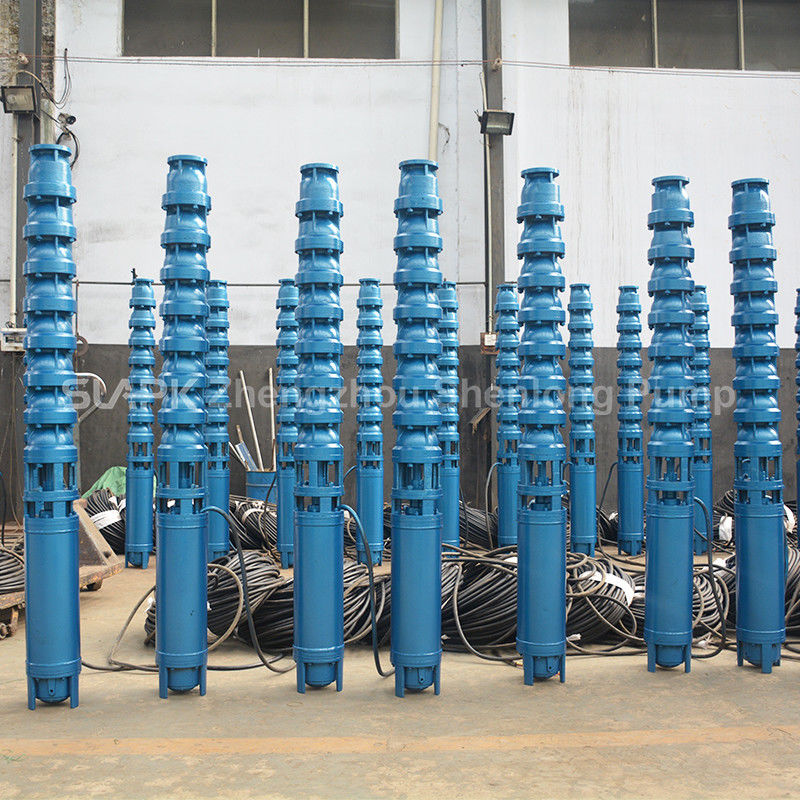

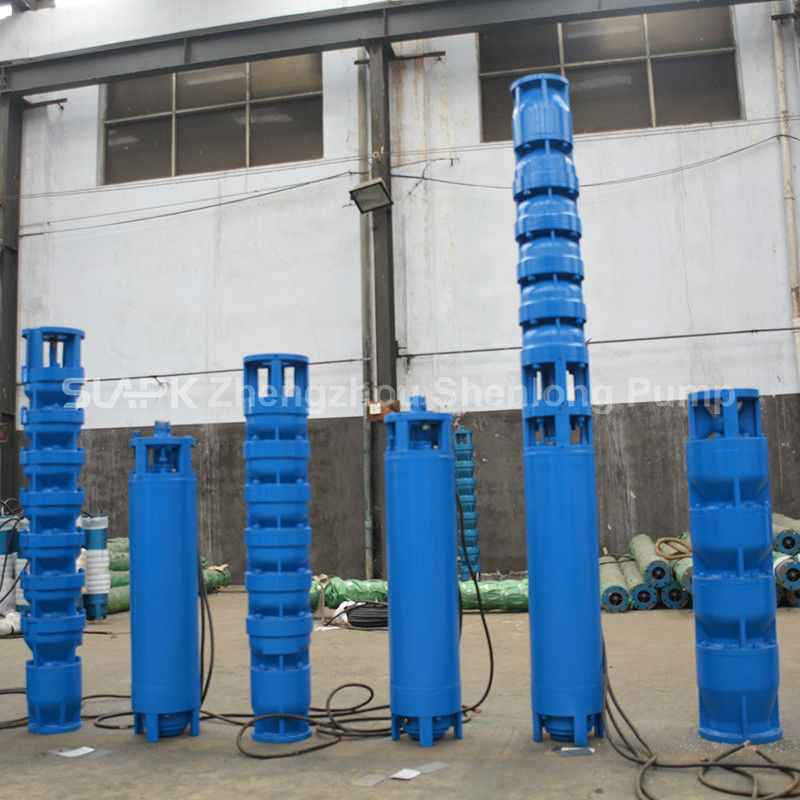

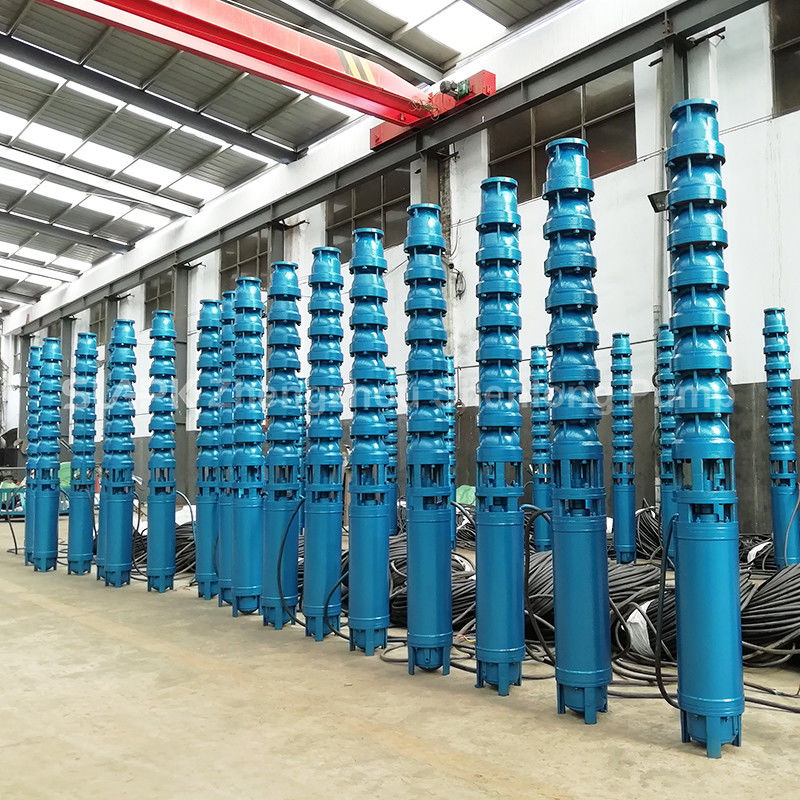

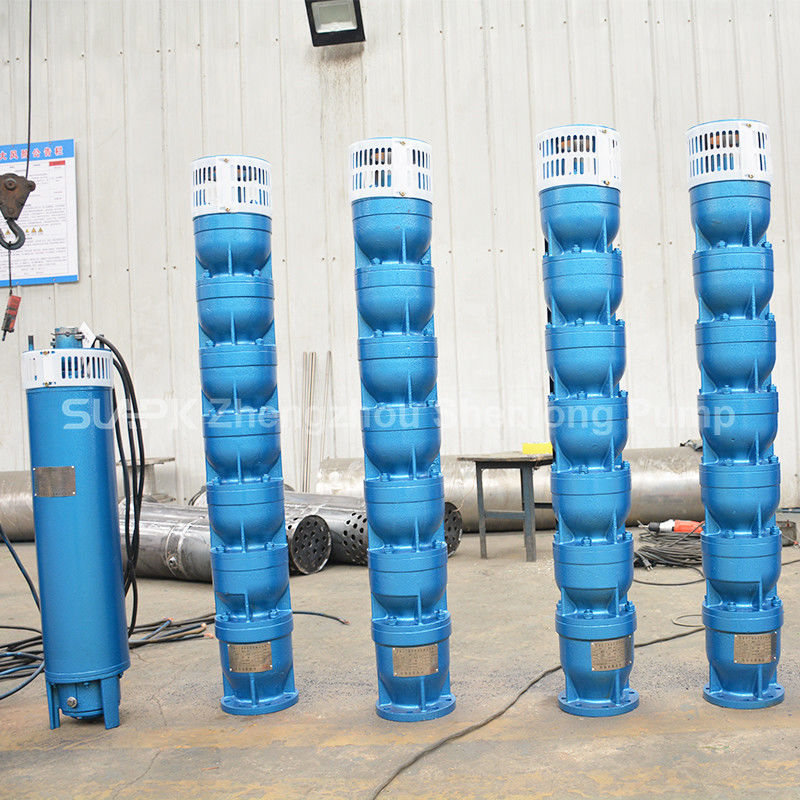

150QJ80-60/10-22kW Żeliwna pompa głębinowa zanurzeniowa
Trójfazowa 400V | 50Hz | 22kW | Konstrukcja z żeliwa | Wielostopniowa
150QJ80-60/10-22kW to pionowa, wielostopniowa, zanurzeniowa pompa głębinowa przeznaczona do poboru wody gruntowej, nawadniania rolniczego, napełniania zbiorników, zaopatrzenia w wodę na budowach oraz ogólnego transferu wody przemysłowej.
Pompa i silnik zanurzeniowy pracują pod wodą jako zintegrowana jednostka, co zmniejsza potrzebę przestrzeni instalacyjnej nad ziemią. Wielostopniowa konstrukcja hydrauliczna zapewnia stabilne dostarczanie wody do zastosowań wymagających średniego do wysokiego przepływu i ciśnienia.
Główne specyfikacje techniczne
| Nazwa produktu |
Żeliwna pompa głębinowa zanurzeniowa |
| Model |
150QJ80-60/10-22kW |
| Typ pompy |
Pionowa wielostopniowa pompa do studni głębinowych |
| Napięcie znamionowe |
Trójfazowe 400V |
| Częstotliwość znamionowa |
50Hz |
| Moc znamionowa silnika |
22kW |
| Orientacyjny przepływ znamionowy |
Około 80m³/h |
| Orientacyjna wysokość podnoszenia |
Około 60m |
| Orientacyjna liczba stopni |
10 |
| Główny materiał pompy |
Żeliwo |
| Metoda instalacji |
Pionowa instalacja zanurzeniowa |
| Zalecane medium |
Czysta woda lub woda gruntowa z niewielką ilością piasku, w granicach dopuszczonych przez producenta |
| Typowe zastosowania |
Pobór wody ze studni głębinowych, nawadnianie, napełnianie zbiorników, budownictwo i zaopatrzenie w wodę przemysłową |
Ważne: Przepływ, wysokość podnoszenia i liczba stopni powyżej opierają się na powszechnym oznaczeniu modelu serii QJ. Definicje modeli, materiały, wymiary i wydajność mogą się różnić w zależności od producenta. Ostateczne specyfikacje muszą zostać potwierdzone na podstawie tabliczki znamionowej produktu, krzywej wydajności, karty katalogowej i podpisanego porozumienia technicznego.
Wyjaśnienie numeru modelu
Zgodnie z powszechną metodą nazewnictwa stosowaną dla pomp głębinowych serii QJ:
150: Zazwyczaj oznacza klasę średnicy otworu studni
QJ: Oznacza serię zanurzeniowych pomp głębinowych
80: Zazwyczaj oznacza przepływ znamionowy około 80m³/h
60: Zazwyczaj oznacza wysokość podnoszenia około 60m
10: Zazwyczaj oznacza liczbę stopni pompy
22kW: Moc znamionowa silnika
400V/50Hz: Znamionowe zasilanie trójfazowe
Ponieważ producenci mogą stosować różne systemy oznaczania modeli, przed złożeniem zamówienia należy zweryfikować rozmiar króćca wylotowego, średnicę pompy, konfigurację materiałową, krzywą wydajności i specyfikacje silnika.
Cechy produktu
- Praca zanurzeniowa w studni głębinowej: Pompa i silnik pracują poniżej poziomu wody jako zintegrowana jednostka, oszczędzając miejsce instalacyjne i eliminując potrzebę długiego wału napędowego na powierzchni.
- Wielostopniowa konstrukcja hydrauliczna: Wiele wirników zwiększa ciśnienie stopień po stopniu, dzięki czemu pompa nadaje się do zastosowań wymagających podwyższonego ciśnienia tłoczenia.
- Trójfazowe zasilanie przemysłowe: Silnik zanurzeniowy o mocy 22kW jest przeznaczony do zasilania trójfazowego 400V, 50Hz, odpowiedniego dla systemów elektrycznych przemysłowych, rolniczych i inżynieryjnych.
- Konstrukcja z żeliwa: Korpus pompy z żeliwa zapewnia wytrzymałość konstrukcyjną i nadaje się do czystej wody lub wody gruntowej z niewielką ilością piasku w określonych granicach.
- Szeroki zakres zastosowań: Nadaje się do poboru wody ze studni głębinowych, nawadniania rolniczego, napełniania zbiorników, kształtowania krajobrazu, zaopatrzenia w wodę na budowach i transferu wody przemysłowej.
- Kompatybilność z systemami ochrony elektrycznej: Współpracuje z panelami sterowania zapewniającymi ochronę przed przeciążeniem, zwarciem, zanikiem fazy, podnapięciem, przepięciem, upływem prądu i pracą na sucho.
Typowe zastosowania
- Pobór wody ze studni głębinowych i otworowych: Podnoszenie wody gruntowej z głębokich studni lub otworów do zbiorników magazynowych, rezerwuarów, rurociągów lub systemów dystrybucji.
- Nawadnianie rolnicze: Nadaje się do nawadniania pól uprawnych, nawadniania zraszczającego, systemów magazynowania wody do nawadniania kropelkowego i wielkoskalowych projektów rolniczych.
- Napełnianie zbiorników i rezerwuarów wodnych: Transfer wody gruntowej do zbiorników magazynowych, zbiorników naziemnych, zbiorników przeciwpożarowych i innych obiektów magazynowania wody.
- Zaopatrzenie w wodę na budowach: Tymczasowe lub stałe zaopatrzenie w wodę na placach budowy, w projektach drogowych, obiektach wsparcia kopalń i projektach infrastrukturalnych.
- Transfer wody przemysłowej: Zaopatrzenie w wodę procesową, uzupełnianie wody chłodzącej, pobór wody do uzdatniania i inne ogólne zastosowania przemysłowe.
Przewodnik wyboru pompy
Sama moc silnika 22kW nie jest wystarczająca do wyboru pompy. Przed złożeniem zamówienia należy potwierdzić następujące informacje:
- Wymagany przepływ w metrach sześciennych na godzinę
- Wymagane ciśnienie tłoczenia lub całkowita wysokość podnoszenia
- Średnica wewnętrzna i całkowita głębokość studni
- Poziom wody statycznej i dynamicznej
- Dostępna wydajność studni
- Odległość pionowa od poziomu wody dynamicznej do punktu tłoczenia
- Średnica rurociągu, całkowita długość, złączki i liczba kolanek
- Temperatura wody, zawartość piasku, pH i korozyjność
- Rzeczywiste napięcie i częstotliwość zasilania
- Długość kabla między pompą a panelem sterowania
- Wymagany dzienny czas pracy
- Czy wymagana jest praca ciągła
Całkowita wysokość podnoszenia powinna obejmować wysokość podnoszenia pionowego, straty tarcia w rurociągu, straty oporów miejscowych i ciśnienie wymagane w punkcie tłoczenia.
Dla efektywnej i niezawodnej pracy, rzeczywisty punkt pracy powinien znajdować się w zalecanym przez producenta zakresie pracy na krzywej wydajności pompy.
Instrukcje instalacji
- Przed instalacją sprawdzić pompę, silnik, kabel i połączenia pod kątem uszkodzeń transportowych
- Używać odpowiedniego sprzętu podnoszącego i zatwierdzonych elementów nośnych
- Nigdy nie podnosić ani nie zawieszać pompy za kabel elektryczny
- Upewnić się, że wszystkie połączenia rur pionowych są bezpieczne i zabezpieczone przed poluzowaniem
- Instalować pompę pionowo, chyba że producent zatwierdzi inną metodę instalacji
- Utrzymywać wlot pompy w odpowiedniej odległości nad dnem studni, aby zmniejszyć pobór piasku i osadów
- Upewnić się, że silnik zanurzeniowy pozostaje całkowicie zanurzony zgodnie z wymaganiami producenta dotyczącymi chłodzenia
- Sprawdzić rezystancję izolacji, napięcie zasilania, sekwencję faz i okablowanie przed pierwszym uruchomieniem
- Zainstalować odpowiedni zawór zwrotny, zawór odcinający, manometr i urządzenie do monitorowania przepływu, jeśli jest to wymagane
- Nie uruchamiać pompy bez wody ani przy całkowicie zamkniętym zaworze tłocznym przez dłuższy czas
- Dobierać kabel zasilający zgodnie z mocą silnika, długością kabla, metodą rozruchu i dopuszczalnym spadkiem napięcia
- Instalacja i konserwacja elektryczna muszą być wykonywane przez wykwalifikowany personel
Obsługa i konserwacja
Podczas pracy regularnie monitorować prąd silnika, napięcie, przepływ, ciśnienie tłoczenia, jakość wody, wibracje i stan panelu sterowania.
Zatrzymać pompę i sprawdzić system, jeśli wystąpi którykolwiek z poniższych warunków:
- Nienormalnie wysoki lub niski prąd silnika
- Znacząca redukcja przepływu
- Niewystarczające ciśnienie tłoczenia
- Częste zadziałanie zabezpieczeń panelu sterowania
- Nietypowy hałas lub wibracje
- Nagły wzrost zawartości piasku
- Niestabilne zasilanie
- Przegrzewanie się kabla lub połączeń
Przed ponownym uruchomieniem pompy po długotrwałym przechowywaniu, sprawdzić izolację kabla, połączenia elektryczne, system sterowania, rurociągi i dostępne elementy obrotowe.
Często zadawane pytania
Co oznacza 150QJ80-60/10?
Zgodnie z powszechną konwencją nazewnictwa serii QJ, "150" zazwyczaj odnosi się do klasy średnicy otworu studni, "80" oznacza przepływ około 80m³/h, "60" oznacza wysokość podnoszenia około 60m, a "10" oznacza dziesięć stopni pompy. Dokładna definicja modelu musi zostać potwierdzona z producentem.
Czy ta pompa może pracować na zasilaniu 380V?
Ten produkt jest przeznaczony do zasilania trójfazowego 400V, 50Hz. Praca w sieci 380V zależy od dopuszczalnego zakresu napięcia podanego na tabliczce znamionowej silnika i rzeczywistych warunków napięcia w miejscu instalacji. Zawsze uzyskaj pisemne potwierdzenie od dostawcy lub producenta silnika przed podłączeniem pompy do innego napięcia zasilania.
Jaki panel sterowania jest wymagany dla pompy 22kW?
Panel sterowania musi być dopasowany do silnika trójfazowego 22kW, wybranej metody rozruchu, lokalnego zasilania i warunków pracy. Zalecane funkcje ochrony obejmują ochronę przed zwarciem, przeciążeniem, zanikiem fazy, podnapięciem, przepięciem, upływem prądu i pracą na sucho. W przypadku długich kabli zasilających wymagane są również obliczenia spadku napięcia.
Czy ta żeliwna pompa poradzi sobie z wodą piaszczystą?
Ta pompa jest przeznaczona głównie do czystej wody lub wody gruntowej z niewielką ilością piasku, w granicach określonych przez producenta. Wysoka zawartość piasku może przyspieszyć zużycie wirników, dyfuzorów, łożysk i innych elementów hydraulicznych. W przypadku wody piaszczystej należy zażądać konfiguracji odpornej na zużycie lub wybrać pompę specjalnie zaprojektowaną do mediów ściernych.
Czy może pompować ciecze korozyjne?
Standardowa żeliwna pompa zanurzeniowa nie jest zalecana do silnie kwaśnych, zasadowych, słonych lub chemicznie korozyjnych cieczy. W przypadku wody korozyjnej należy wybrać stal nierdzewną lub inny odpowiedni materiał odporny na korozję na podstawie analizy jakości wody.
Czy pompa może pracować w sposób ciągły?
Praca ciągła może być możliwa, gdy pompa jest prawidłowo dobrana, całkowicie zanurzona, odpowiednio chłodzona i pracuje w zalecanym zakresie wydajności. Dopuszczalna klasa pracy, maksymalna liczba uruchomień na godzinę i wymagania dotyczące chłodzenia muszą zostać potwierdzone z karty danych silnika.
Jakie informacje są wymagane do wyceny?
Proszę podać: wymagany przepływ, wymaganą całkowitą wysokość podnoszenia lub ciśnienie wylotowe, średnicę i głębokość studni, poziomy wody statycznej i dynamicznej, dostępną wydajność studni, temperaturę wody i zawartość piasku, napięcie i częstotliwość zasilania, wymaganą długość kabla, średnicę rury i całkowitą długość rurociągu, godziny pracy dziennie, lokalizację instalacji i wymagane akcesoria.
Zalecane akcesoria
W zależności od instalacji, kompletny system pompowy może obejmować:
- Silnik zanurzeniowy
- Wodoodporny kabel zasilający
- Panel sterowania pompy
- Zawór zwrotny
- Zawór odcinający
- Rura pionowa
- Złącza kablowe
- Elementy wspornikowe głowicy studni
- Manometr
- Przepływomierz
- Czujnik poziomu wody
- Urządzenie zabezpieczające przed pracą na sucho
Wszystkie dostarczone komponenty i akcesoria powinny być jasno wymienione w ostatecznej wycenie.
