| MOQ: | 1 sztuka |
| Cena £: | L/C, T/T, Western Union, MoneyGram, D/P, D/A |

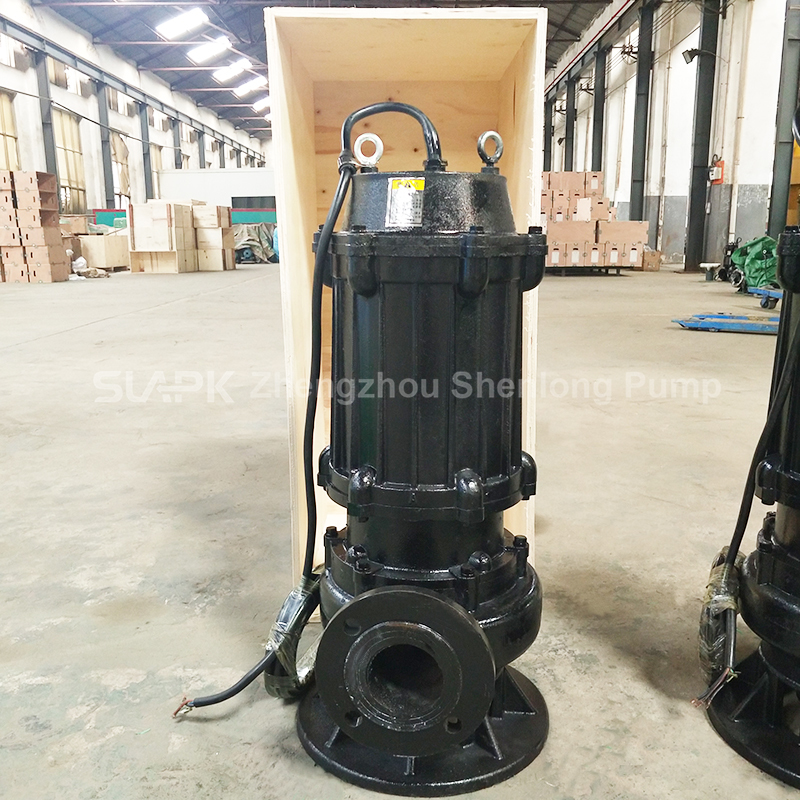

| Standardowe opakowanie: | Zanurzalna pompa ścieków jest pełna drewnianej obudowy lub 20 -calowego pojemnika. |
| Okres dostawy: | 2-5 dni roboczych |
| Metoda płatności: | Prosimy o kontakt z nami |
| Wydajność dostaw: | 8695 sztuk miesięcznie |
Wydajna zatapialna pompa ściekowa, przepływ 220 m³/h Szczegółowa instrukcja instalacji dla inżynierii komunalnej
Wprowadzenie
W nowoczesnych projektach inżynierii komunalnej – od miejskich systemów odwadniających i oczyszczalni ścieków po infrastrukturę przeciwpowodziową – wydajna zatapialna pompa ściekowa stała się niezbędnym elementem. Zaprojektowana z przepływem 220 m³/h, ten model pompy został zaprojektowany do niezawodnej, ciągłej pracy w wymagających środowiskach, przy jednoczesnym zachowaniu efektywności energetycznej i niskich wymagań konserwacyjnych.
Ta szczegółowa instrukcja instalacji zawiera krok po kroku wskazówki dla inżynierów, wykonawców i kierowników obiektów, aby zapewnić bezpieczne, zgodne z przepisami i optymalne wdrożenie zatapialnej pompy ściekowej 220 m³/h w zastosowaniach komunalnych.
1. Przegląd produktu
Kluczowe specyfikacje:
Przepływ: 220 m³/h (tolerancja ±5% w warunkach znamionowych)
Zakres podnoszenia: Zazwyczaj 10–35 metrów (zmienia się w zależności od konfiguracji modelu)
Moc silnika: 18,5 kW – 30 kW (380V, 50Hz, 3-fazowy)
Typ wirnika: Antyzatykowy, jednokanałowy lub dwukanałowy, konstrukcja wirowa
Materiał obudowy pompy: Żeliwo sferoidalne lub opcjonalnie stal nierdzewna (304/316)
Uszczelnienie mechaniczne: Podwójne uszczelnienia czołowe z węglika wolframu z ochroną komory olejowej
Limit temperatury: ≤40°C (medium), pH 5–9
Obsługa ciał stałych: Zdolność do przepuszczania ciał stałych do 50% średnicy wylotu (np. ~75 mm dla wylotu DN150)
Uwaga: Zawsze sprawdź dokładne specyfikacje modelu u swojego dostawcy przed instalacją.
2. Lista kontrolna przed instalacją
Przed rozpoczęciem instalacji należy potwierdzić następujące elementy:
✅ Warunki na miejscu
Wymiary studzienki spełniają minimalne wymagania dotyczące prześwitu (zazwyczaj ≥1,2× szerokość pompy)
Rurociągi wlotowe i wylotowe wyrównane zgodnie ze schematem producenta
Odpowiednia wentylacja i dostęp do konserwacji
✅ Gotowość elektryczna
Zasilanie: 380V ±5%, 50Hz, uziemiony system 3-fazowy
Panel sterowania wyposażony w zabezpieczenie przed przeciążeniem, zanikiem fazy i upływem prądu
Opcjonalnie: Automatyczna szafa sterownicza z czujnikami poziomu (zalecana do pracy bez nadzoru)
✅ Sprzęt do podnoszenia i bezpieczeństwa
System prowadnic ze stali nierdzewnej (jeśli używany jest system automatycznego sprzęgania)
Certyfikowany podnośnik lub wciągnik łańcuchowy (udźwig ≥1,5× waga pompy)
ŚOI: Wodoodporne buty, rękawice, detektor gazu (do wejścia do przestrzeni zamkniętej)
3. Kroki instalacji
Krok 1: Przygotuj zbiornik studzienki
Usuń zanieczyszczenia z dna studzienki.
Upewnij się, że podstawa jest wypoziomowana i wolna od ostrych przedmiotów.
Zainstaluj prowadnice pionowo (jeśli używasz systemu automatycznego sprzęgania) i zabezpiecz je śrubami kotwiącymi.
Krok 2: Zmontuj rurę wylotową
Połącz kołnierz wylotowy z rurą pionową za pomocą kompatybilnych uszczelek i śrub.
Dla modeli z automatycznym sprzęganiem: Przymocuj podstawę sprzęgła do kolana wylotowego na dnie studzienki.
Krok 3: Opuść pompę
Przymocuj łańcuch lub linę podnoszącą do wyznaczonego ucha pompy.
Powoli opuszczaj pompę wzdłuż prowadnic, aż samoczynnie się wyrówna i zablokuje na podstawie sprzęgła.
Sprawdź, czy pompa stoi stabilnie, bez przechylania.
⚠️ Nigdy nie podnoś pompy za kabel zasilający.
Krok 4: Połączenie elektryczne
Poprowadź kabel zasilający przez wodoszczelną rurę.
Podłącz do skrzynki zaciskowej wewnątrz panelu sterowania zgodnie ze schematem okablowania.
Przeprowadź test rezystancji izolacji (>1 MΩ) przed włączeniem zasilania.
Krok 5: Test uruchomieniowy
Napełnij studzienkę do poziomu roboczego (powyżej znaku minimalnego zanurzenia).
Krótko uruchom silnik, aby potwierdzić kierunek obrotów (zgodnie z ruchem wskazówek zegara patrząc od góry).
Pracuj nieprzerwanie przez 30 minut; monitoruj wibracje, hałas i temperaturę.
Sprawdź szczelność uszczelnień i połączeń kołnierzowych.
4. Najlepsze praktyki operacyjne
Minimalne zanurzenie: Zawsze utrzymuj poziom cieczy powyżej płaszcza chłodzenia silnika.
Ochrona przed suchobiegiem: Nigdy nie pracuj bez wystarczającej ilości cieczy – przeciążenie termiczne może wystąpić w ciągu kilku minut.
Regularna kontrola:
Miesięcznie: Sprawdzaj szczelność uszczelnień i stan kabla
Kwartalnie: Sprawdzaj wirnik pod kątem zużycia lub zatykania
Corocznie: Wymień uszczelnienia mechaniczne, jeśli wykryto wyciek >10 ml/dzień
5. Przewodnik rozwiązywania problemów
|
Objaw |
Możliwa przyczyna |
Rozwiązanie |
|
Niski przepływ / brak wypływu |
Zatkany wirnik lub ssanie |
Wyłączyć, sprawdzić i usunąć blokadę |
|
Przegrzewanie silnika |
Suchobieg, brak równowagi napięcia lub przeciążenie |
Sprawdź poziom cieczy; sprawdź zasilanie |
|
Nadmierne wibracje |
Luźny montaż lub zużyte łożyska |
Dokręć podstawę; w razie potrzeby wymień łożyska |
|
Wyciek przy uszczelnieniu |
Zużyte uszczelnienie mechaniczne |
Wymień podwójne uszczelnienia jako zestaw |
6. Konserwacja i żywotność
Przy prawidłowej instalacji i rutynowej pielęgnacji, wysokiej jakości zatapialna pompa ściekowa 220 m³/h może osiągnąć:
Żywotność: 8 000–15 000 godzin pracy
MTBF (średni czas między awariami): >3 lata w służbie komunalnej
Oszczędność energii: Do 15–25% w porównaniu z konwencjonalnymi pompami dzięki zoptymalizowanej konstrukcji hydraulicznej
Podsumowanie
Wydajna zatapialna pompa ściekowa 220 m³/h stanowi solidne, opłacalne rozwiązanie dla gospodarki ściekowej w gminach. Postępując zgodnie z niniejszą instrukcją instalacji, operatorzy mogą zapewnić maksymalną niezawodność, bezpieczeństwo i wydajność w całym cyklu życia – zmniejszając zarówno koszty operacyjne, jak i ryzyko dla środowiska.
Aby uzyskać wsparcie techniczne, niestandardowe konfiguracje lub partnerstwa OEM, skontaktuj się z naszym zespołem inżynierów już dziś.
