opis produktu

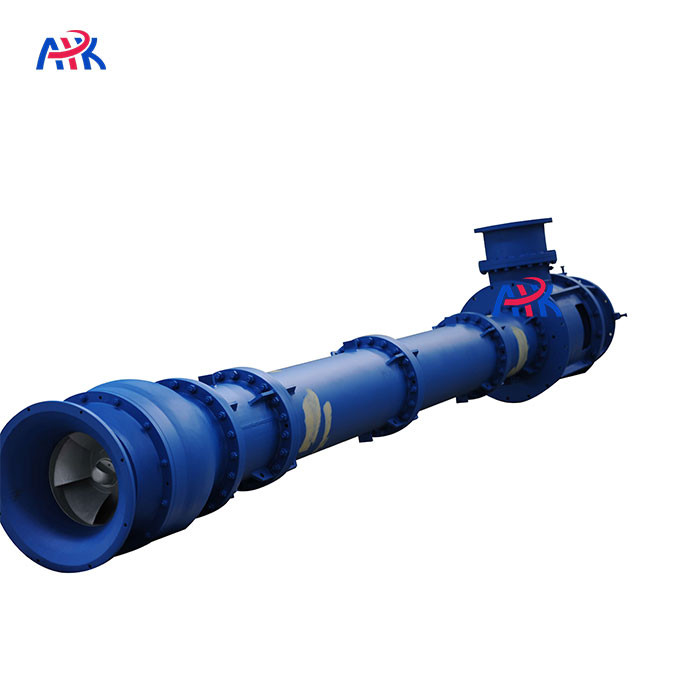

Krótkie wprowadzenie turbinowej pompy zanurzającej:
Pionowa długochodowa turbina pompy zanurzalnej przyjmuje podwójne łożyska wspierające w celu poprawy niezawodności i stabilności pracy.Do wejścia pompy można dodać pompę odsyskową o długości poniżej 2 m zgodnie z wymaganiami poziomu płynu roboczegoPompy podwodne turbinowe o pionowym długim wałku nadają się do transportu płynów bez stałych lub płynów z kilkoma zawieszonymi cząstkami.Jest szeroko stosowany w przemyśle energetycznym, górnictwo, cement, metalurgia, metale nieżelazne.
Struktura turbinowej pompy zanurzającej:
1. Jednorazowa konstrukcja obudowy, obudowa pompy jest podłączona do rury nośnej, rurka nośna jest podłączona do obudowy łożyska, obudowa łożyska jest podłączona do płyty podłoża.
2. obudowa łożyska typu cylindrowego oraz łożyska walcowe.
3Pierścień uszczelniający jak osłona, bez wody chłodzącej.
4Oprócz obrotowca modelu ZLJ, do wprowadzania osadu lub cząstek w płynach przyjmuje się obrotownik mieszania.
5Przesyłka z bezpośrednim sprzęgiem.
Specyfikacje pomp turbinowych zanurzalnych:
- Przepływ:Q=100 m3/h-8500 m3/h
- Całkowita głowa: H=7m-210m
- Temperatura płynu:T=0-80oC
Modele turbinowych pomp zanurzalnych:
(Uwaga: przepływ, liczniki głowicy, napięcie, materiał i kolor, ODM OEM jest dopuszczalne.)
| Model |
Przepływ |
Głowa |
Prędkość |
Moc silnika |
| Rodzaj spółki LLC |
m3/h |
l/s |
m |
r/min |
kw |
| 100LC-10 |
85 |
23.6 |
40
50
60
70
|
1480 |
18.5
22
30
30
|
| 150LC-12 |
150 |
41.7 |
12
24
36
48
|
1480 |
11
18.5
30
45
|
| 150LC-30 |
150 |
41.7 |
30
60
90
|
2950 |
22
45
75
|
| 200LC-14.5 |
240
300
360
|
66.7
83.3
100
|
16.4
14.5
11.8
|
1480 |
22 |
| 200LC-23 |
240
300
360
|
66.7
83.3
100
|
25.3
23
20.2
|
1480 |
37 |
| 200LC-14.5*2 |
240
300
360
|
66.7
83.3
100
|
29
31.2
34.8
|
1480 |
45 |
| 250LC-32 |
360
450
540
|
100
125
150
|
34.8
32
28.9
|
1480 |
75 |
| 250LC-21*2 |
360
450
540
|
100
125
150
|
46.2
42
36.4
|
1480 |
90 |
| 250LC-32*3 |
360
450
540
|
100
125
150
|
104.4
96
86.7
|
1480 |
220 |
| 300LC-25 |
540
660
750
|
150
183.8
208.3
|
27.5
25
21.6
|
1480 |
75 |
| 300LC-39 |
540
660
750
|
150
183.3
208.3
|
43
39
35.6
|
1480 |
132 |
| 350LC-30 |
710
850
980
|
197.2
236.1
272.2
|
30.2
27
23
|
1480 |
110 |
| 350LC-30*2 |
750
900
1050
|
208.3
250
291.7
|
67
62
51
|
1480 |
250 |
| 400LC-62 |
1050
1320
1500
|
291.7
366.7
416.7
|
68.5
62
56.6
|
1480 |
355 |
| 450LC-43 |
1500
1740
1920
|
416.7
483.3
533.3
|
46.2
43
40.5
|
980 |
315 |
| 500LC-31 |
1920
2160
2400
|
533.3
600
666.7
|
34
32
28.5
|
980 |
280 |
| 500LC-50 |
1920
2160
2400
|
533.3
600
666.7
|
52.8
50
46.1
|
980 |
450 |
Pompy turbinowe podwodneCharakterystyka:
1Nowy typ pionowo zanurzonej pompy chemicznej odśrodkowej jest zgodny ze standardem JB/T8096-1998.
2Podwójne łożyska wspierające w celu poprawy niezawodności i stabilności pracy.
3Zoptymalizowany model hydrauliczny, aby lepiej dostosować się do różnych zastosowań.
4. Kilka standardowych głębokości zanurzenia pompy. Rura odsyskowa może być dodana do brzytki wejściowej pompy, gdy głębokość zanurzenia pompy przekracza 1,5 m.
5Przyjmowanie konstrukcji o niskiej prędkości liniowej dla ciężkiej suszy w celu wydłużenia żywotności pompy.
6. różne materiały antyrządowe do różnych zastosowań.
Wykorzystanie pomp podwodnych turbinowych
1. elektrownia cieplna
2. elektrownia wodna
3. przemysł petrochemiczny
4. rzeka, jezioro
5. pozyskiwanie wody nad morzem
6. przeciwpożarowe
7. kanalizacja i oczyszczanie odpadów
Opakowanie: Płynna pompa turbinowa ma 3 warstwy opakowania ze specjalną 8 mm skrzynką drewnianą do eksportu.

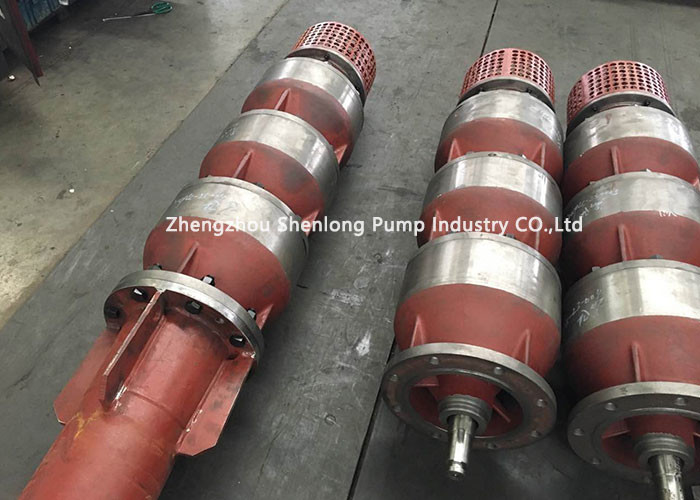

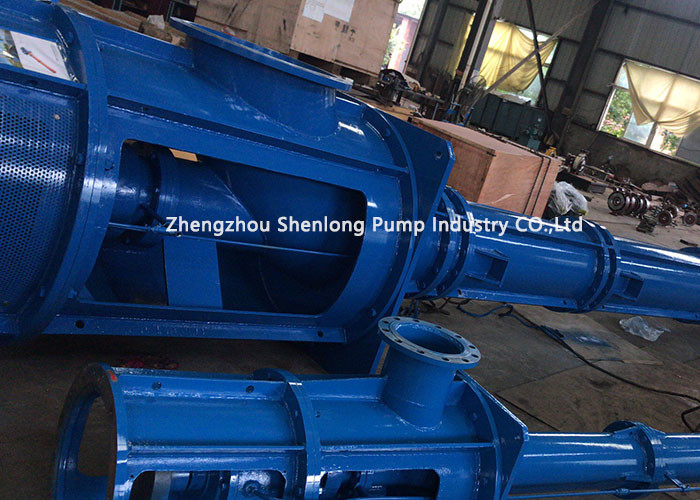

Przykłady instalowania przez klienta:
APK stworzył własny łańcuch wartości. Z zaufania, wiedzy specjalistycznej, wyzwania i przyjemności jako naszych podstawowych wartości..APK rośnie razem z nami, z klientami i społeczeństwem, szukając partnerów na całym świecie.
