20 l/s Pompy podwodne do czystej wody z panelem ster-delta

opis produktu

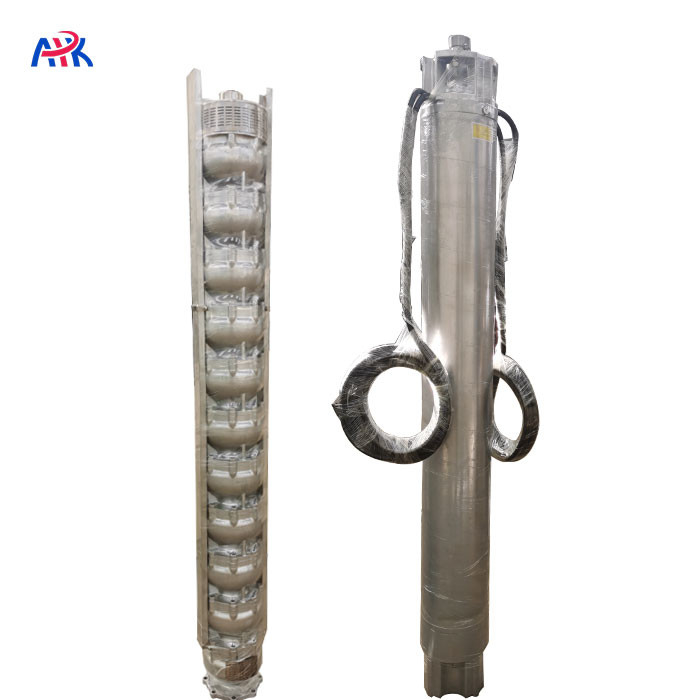

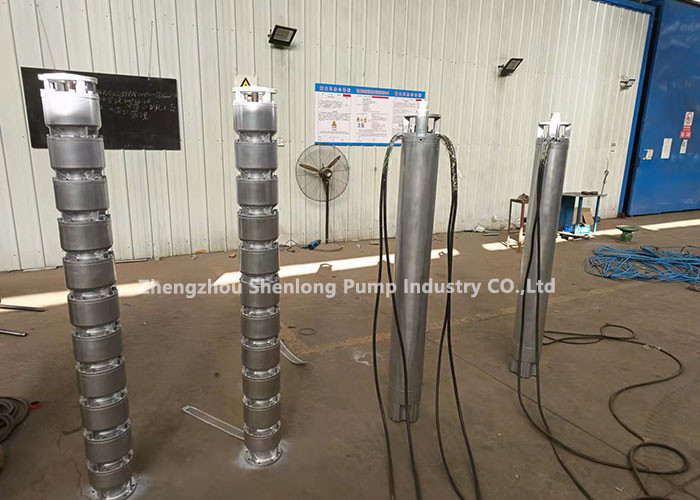

20 l/s 220m 10 Inch Casing Water Underground Submersible Pump Specyfikacje z panelem sterowania Star-delta

Model podziemnej pompy zanurzającej:

1Typ: 200QJH72-177-63

2Średnica pompy: 8 cali

3Średnica gniazda: 4"

4Przepływ: 20 l/s lub 72 m3/h

5Liczba głowic: 177 m

6Zasilanie: 63 kW 85 KM, 121,5 A, 3 fazy 400 V 50 Hz

7Materiał: AISI 304

Specyfikacje techniczne pompy zanurzającej do wody podziemnej o pojemności 20 l/s:

1Korpus pompy

Korpus pompy musi być odlewany z brązu bez cynku, stali nierdzewnej/AISI 316 lub żeliwa.5) pomnożona przez głowicę odłączania.

2. Wyrzutniki

Prężniki muszą być odlewane z brązu lub stali nierdzewnej o wysokiej jakości, wolnej od cynku.z brązu bez cynku i o większej powierzchni łożyska, AISI 316 lub Thermoplastic Resign opancerzone ze stali nierdzewnej.

3- Szybko.

Włókno pompy musi być wykonane ze stali nierdzewnej, z dziennikami z rękawami ze stali nierdzewnej odnawialnej i hartowanej/AISI 420.

4Bolt i orzechy.

Wszystkie śruby, orzechy, szpilki, przewody itp. muszą być wykonane ze stali nierdzewnej.

Pompę należy wyposażyć w zdalne rękawki łożysk wału, krzewy łożysk, pierścienie zużycia obudowy i pierścienie zużycia obrotowego.Każdy obrotowiec musi być umieszczony na waście przez identyfikowalne rękawki odległości lub podobne, tak aby można było ponownie zmontować element obrotowy bez konieczności dokładnego pomiaru.Zespół obracający jest równoważony statycznie i dynamicznie, a następnie każda część zespół jest identyfikowana i oznakowana w celu zapewnienia identycznego ponownego montażu po konserwacji..

5. Dyfuzor

Dyfuzor jest wykonany z żywicy termoplastycznej

6. łożyska

łożyska muszą być poddane smarowi wodnemu, a w przypadku stosowania łożysk typu gumy materiał łożyska należy mocno przymocować do metalowej obudowy.Łożyska gumowe mogą być stosowane tylko wtedy, gdy istnieje wystarczająca różnica ciśnienia przez łożyskę, aby umożliwić odpowiednie smarowanie i chłodzenie łożyska.

7- Oszczędność.

Podwozie jest wykonane z AISI 316

8- Silnik.

Silnik zanurzający musi być całkowicie zamkniętego typu do ciągłej pracy w wodzie przy napięciu 400 V 50 Hz, 3 fazy prądu zmiennego.Wydajność silnika musi być zgodna z odpowiednią sekcją BS 5000.Część 99: silnik elektryczny jest odwijanie.

100% jednostek pompowych jest testowanych w fabryce

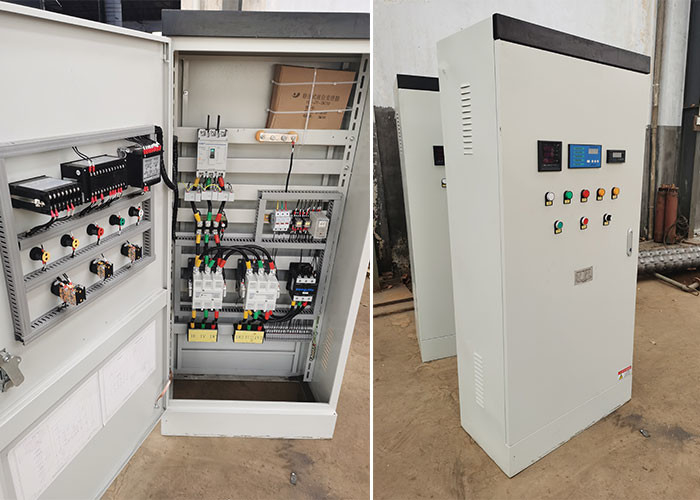

Płyty sterujące

System startowy jest Star Delta. Jest co najmniej trzy (3) termostaty do obwijania nad ochroną temperatury.

Panel sterujący (w tym, ale nie ograniczając się do):

1. Woltometr przemiennego prądu

2. Amperometr AC

3. przełącznik wyboru dla napięcia i prądu

4. Miernik częstotliwości

5Główny przełącznik.

6- Wyłącznik.

7. Regulator napięcia

8. lampa źródłowa i czujnik poziomu wody

75kw system sterowania gwiazdą Delta, proszę jest wbudowany termistor PE100.

Cecha: uruchomienie i zatrzymanie pompy, ochrona pompy w przypadku przeciążenia, suchej pracy, rozluźnienia fazy lub krótkiego obiegu, z termistorem PT100.

Kabel zasilania

Płaskie 600/1000 woltów i składają się z przewodników z wysokiej przewodności drutu miedzianego w puszkach, izolowanych EPR i z super wytrzymałą gumową osłoną.

Kabel okrągłego sterowania
